特許を可視化！マップ生成Webアプリ「SimPat Map（無料版）」の利用方法

操作画面および操作手順

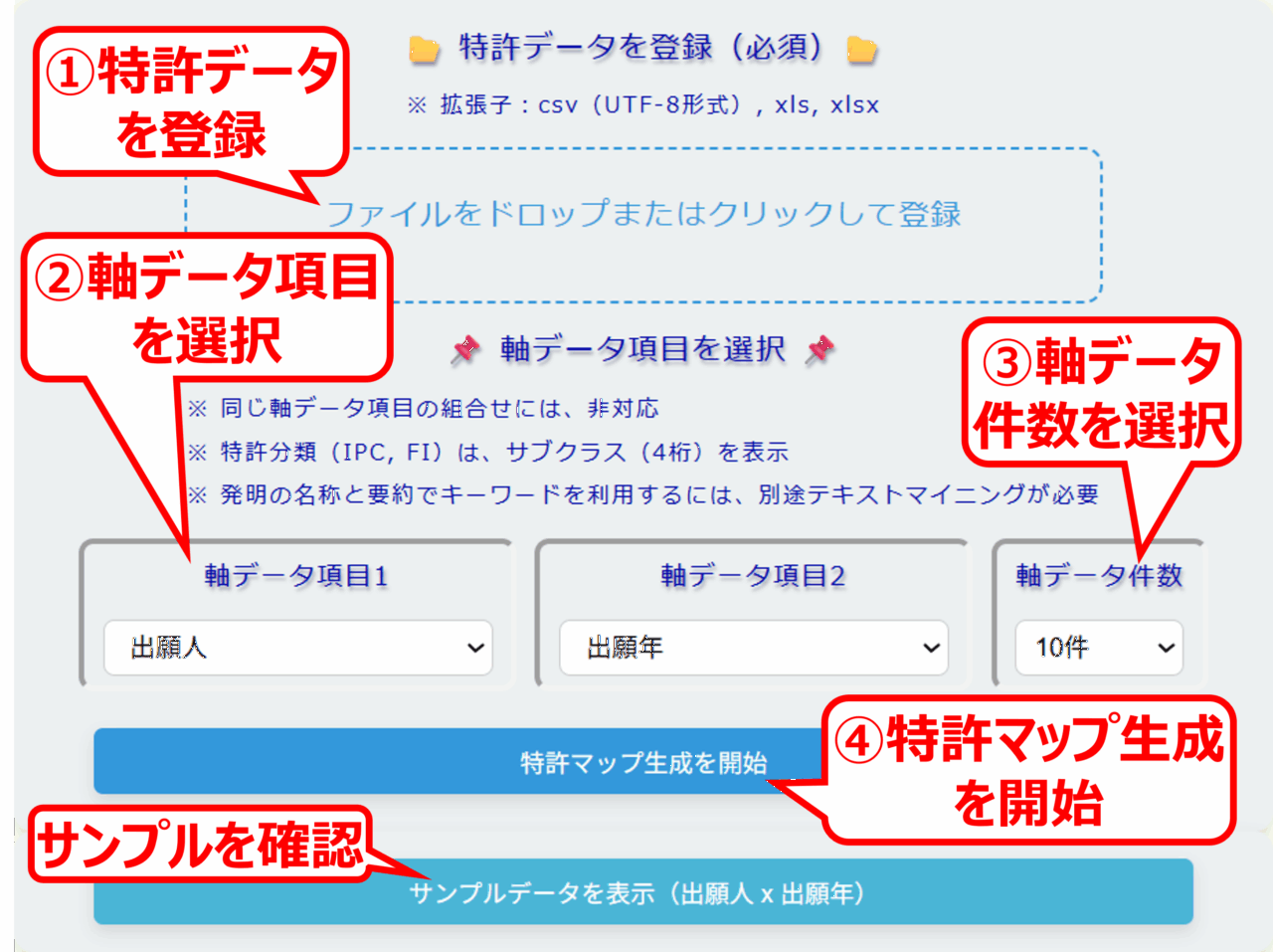

SimPat Map（無料版）の操作画面と操作手順は以下の通りです。

①「特許データを登録」の欄に、特許データのファイルをドロップまたはクリックして登録します。

• 特許検索サイト（J-PlatPat、Google Patents、PATENT SCOPE、The Lensに対応、ただし日本語のみ）からダウンロード（詳細はこちら）したデータに対応しています。
• ダウンロードしたデータは、原則、手を加えずにそのまま登録してください。
• もしデータに手を加える場合、保存するファイル形式は、CSVファイル（拡張子.csv、UTF-8形式）またはExcelファイル（拡張子.xlsまたは.xlsx）としてください。
• アップロードできるデータ件数は、1500件が上限です。

②「軸データ項目１」「軸データ項目２」から、特許マップに表示したいデータの組合せを選択（ドロップダウン方式）します。

• 選択できるデータ項目は、「出願人」「出願年」「特許分類」「特許分類（翻訳あり）」「発明の名称（キーワード）」「要約（キーワード）」の６種類です。
• 「特許分類」は、IPC（PATENT SCOPE、The Lens）またはFI（J-PlatPat）です。ただし、表示されるのはサブクラス（頭から4桁）となります。
• 「発明の名称（キーワード）」と「要約（キーワード）」は、このWebアプリではキーワードの切り出しがされません。別途、「SimPat Tex（無料版）」などで単語の切り出しを行った上、「発明の名称ワード」「要約ワード」というフィールド名で保存したファイルを使用してください。

③「軸データ件数」から、表示するデータ件数（上限）を選択します。

• 5、10、15、20件から選択します。（デフォルトは10件）
• 「軸データ項目１」も「軸データ項目２」も同じ件数となります。

④「特許マップ生成を開始」ボタンをクリックして、データ解析を開始します。（結果については後述します。）

• 正常に稼働した場合、操作画面の上部に、下図のメッセージが順次表示されます。
• エラーが発生した場合のメッセージについては後述します。

⑤「サンプルデータを表示」ボタンをクリックすると、特許マップのサンプル（出願人×出願年）が表示されます。

生成される特許マップについて

データ解析が完了すると、操作画面の下に、特許マップが表示されます。

生成される特許マップのグラフ形式は、以下の6種類です。

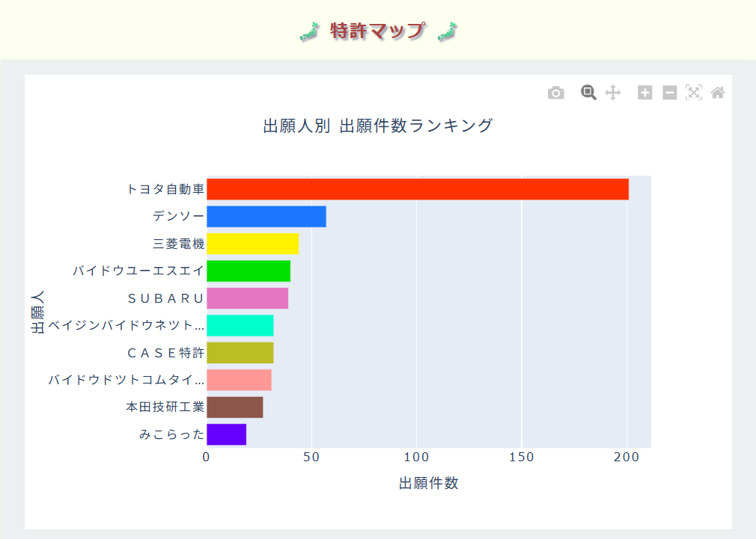

①横棒グラフ

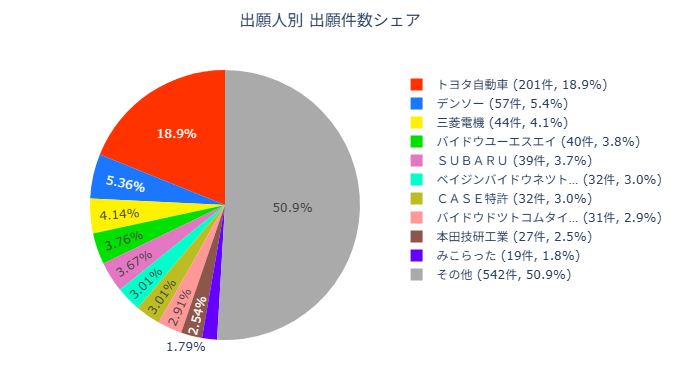

②円グラフ

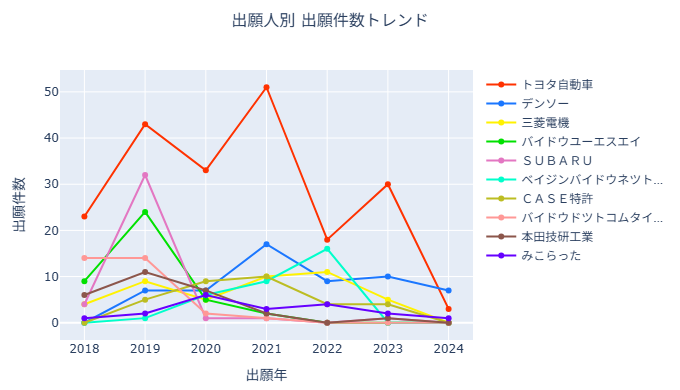

③折れ線グラフ

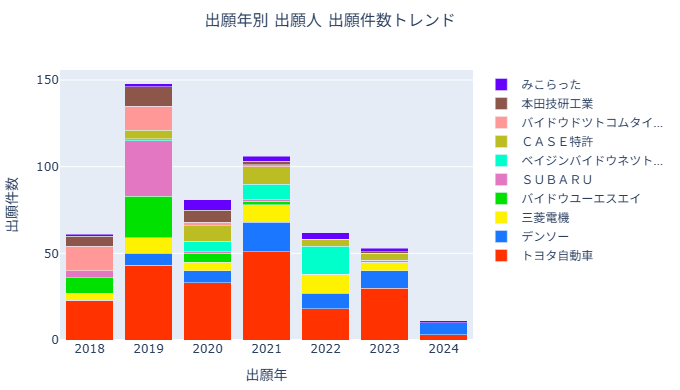

④積上バーグラフ

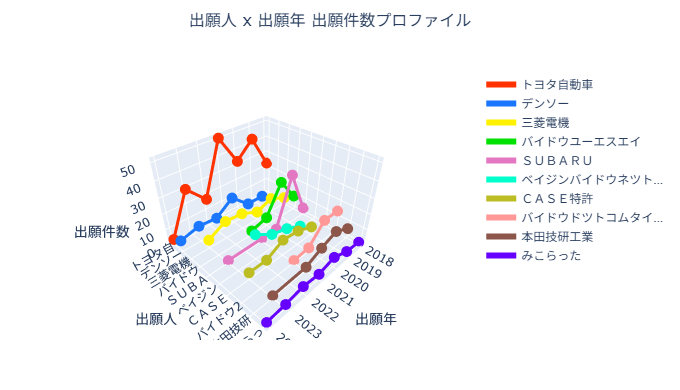

⑤3D折れ線グラフ

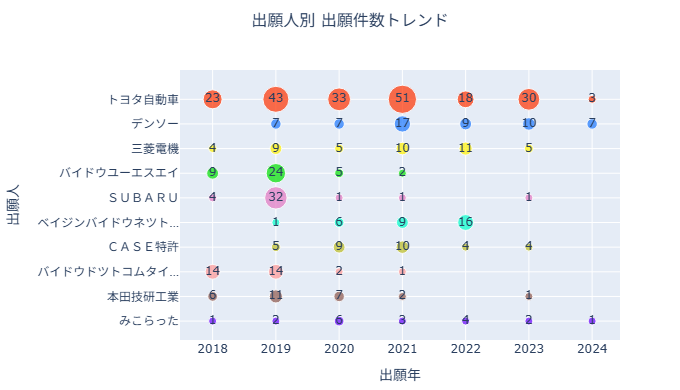

⑥バブルグラフ

特許マップの操作について

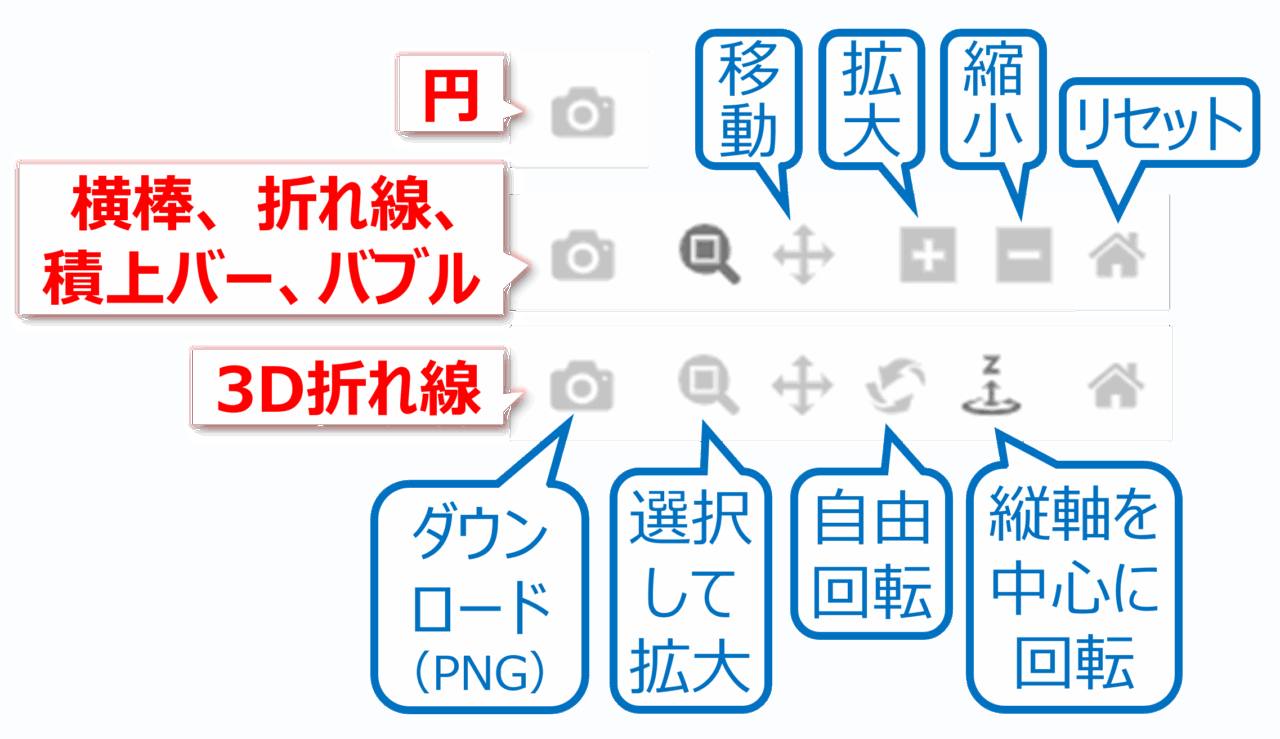

特許マップには、インタラクティブ（双方向）に操作するためのアイコンが、グラフ右上に表示されています（グラフによって種類は少しずつ異なります）。

説明よりも、実際に操作してみることをお勧めします。

エラー表示について

よく発生するエラーは、「ファイルが無効です。」のエラーです。これは、ファイルを登録してから時間が経過したなどの理由で、システムの内部処理によりファイルが削除されてしまう、などが理由です。この場合、ブラウザの画面をリロードしてやり直してください。

次に発生しやすいのは、軸データ項目の選択ミスや、ファイルのデータサイズが大き過ぎる場合です。

• 「出願人×出願人」など、同じ選択肢の組合せは、今のところ受け付けていません。
• 特許検索サイトによっては、存在しない軸データ項目があり、その場合はエラーとなります。（例えば、Google Patentsでは特許分類がダウンロード不可）
• サーバの負荷に配慮して、データ件数や文字数に上限を設けています。ただし、文字数は今のところ、アラートを出すだけでエラーにはしていません。

その他、ダウンロードしたデータに手を加えた場合、以下のようなエラーが出ます。

• 上述の通り、登録できるファイル形式は限定しています。
• CSVファイルには文字コードに種類があり、UTF-8形式のみ受け付けています。もしエラーが出る場合、メモ帳などで開いてエンコード形式に「UTF-8」を選び、保存し直せば使用可能となります。
• その他、下図に列挙した以外、さまざまなエラーが出る可能性があります。極力、各特許検索サイトからダウンロードしたデータには手を加えないでください。

ご了承いただきたい事項

ご利用にあたっては、以下の点をご了承ください。

• ご利用は無料です。ただし、今後の稼働状況や機能拡張などにより、部分的に有料化させていただく可能性があります。
• 本アプリでは、データ収集や保管を一切しません。データ破損の責任は負いかねますので、元データは必ずお手元に保管ください。
• 本アプリで生成されたマップは、自由にご利用ください。ただし、ご利用に当たっては自己責任でお願い致します。
• バグや不具合が残っている場合があり、ご利用に当たってはご承知おきください。ご報告いただければ、できるだけ早期に対応致します。
• こんなマップが欲しい、この制限は解除して欲しい、などのご要望は、可能な範囲で承ります。ただし、必ずお応えするとの保証は致しかねます。
• 上記のご要望に対応した結果を含めて、本アプリに関する著作権を含む知的財産権は当方に帰属します。（ただし上述の通り、生成されたマップに対する知的財産権は主張しません。）
• 本アプリは、できるだけ永きに渡る運用継続を心掛ける所存ですが、永続的な稼働を保証するものではありません。
