Excelでキーワードを使ってバブルチャートを作ろう！

えがちゃん

Excelには、標準でバブルチャートを作成する機能がありますが、その縦軸・横軸は、いずれも数値に限られています。

筆者は、特許マップを作るとき、縦軸・横軸にキーワードを表示した、マトリックス形式のチャートをよく使っています。

そこで今回、Excelでも作れる、横軸・縦軸にキーワードを表示したバブルチャートを作る方法をご紹介します！

参考動画

Excelでバブルチャートを作ってみよう！

Excelでバブルチャートをつくってみよう！（ショート動画）

バブルチャートの概要
バブルチャート作成の流れ
データの準備
バブルチャートの準備
データの追加
横軸・縦軸の追加
- 横軸の追加
- 縦軸の追加
横軸・縦軸の書式設定
横軸・縦軸のラベル表示

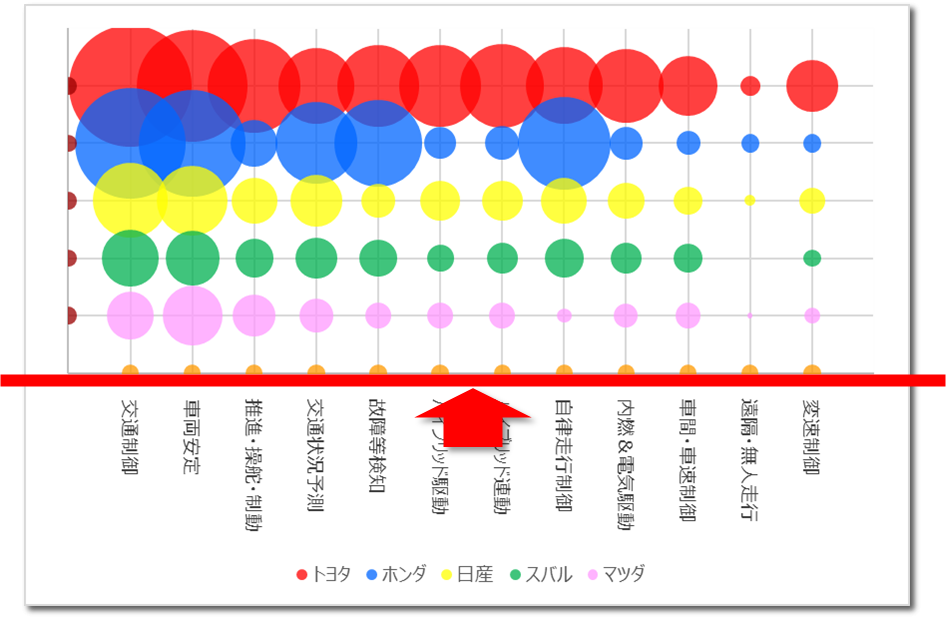

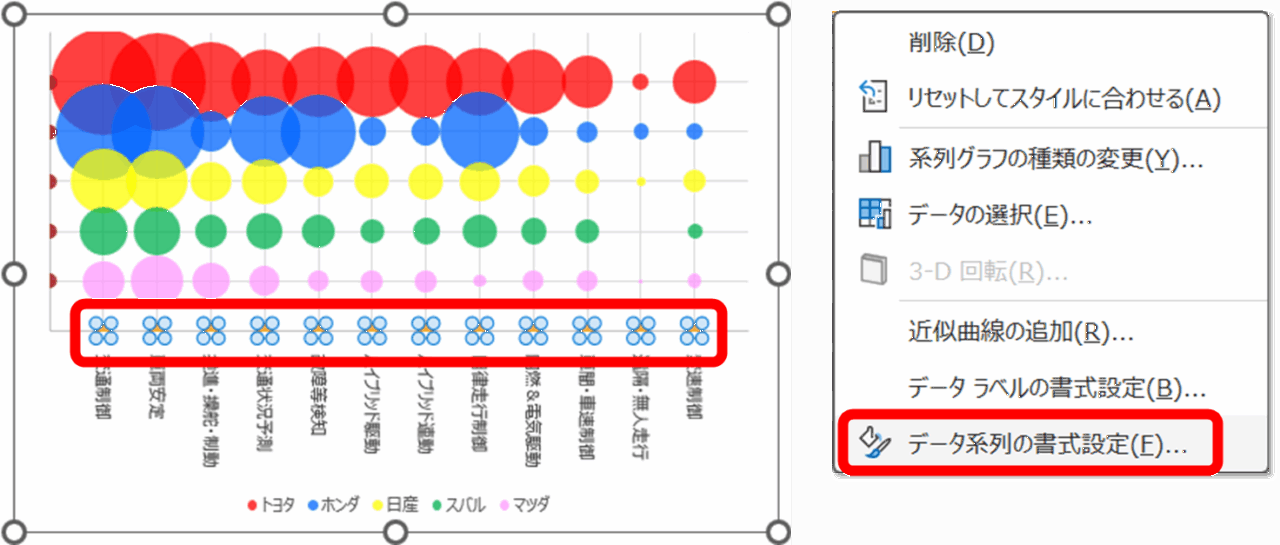

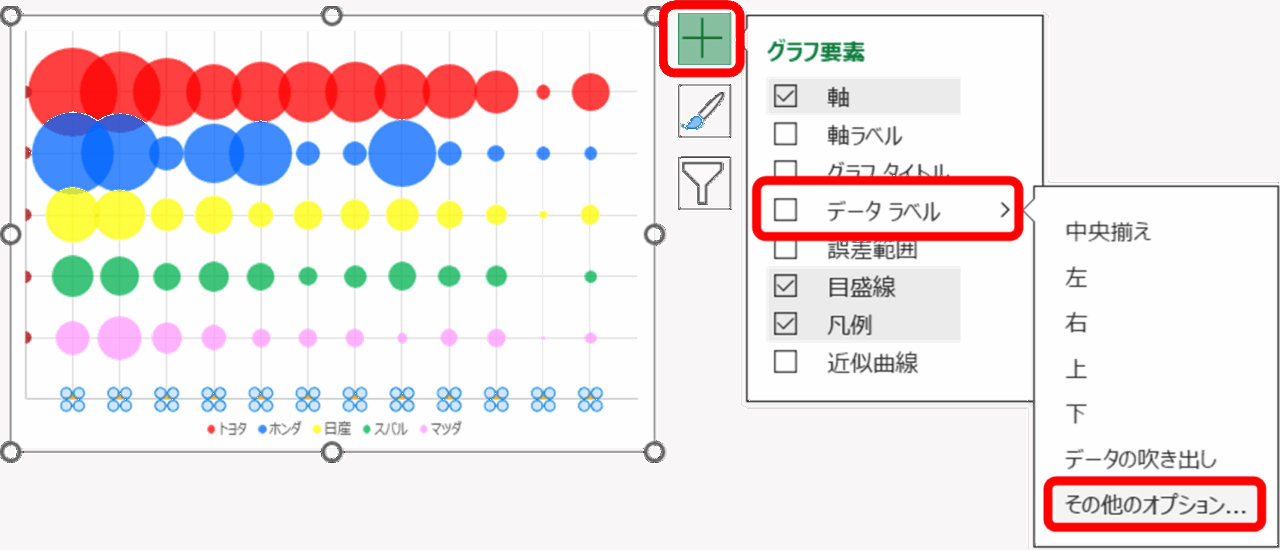

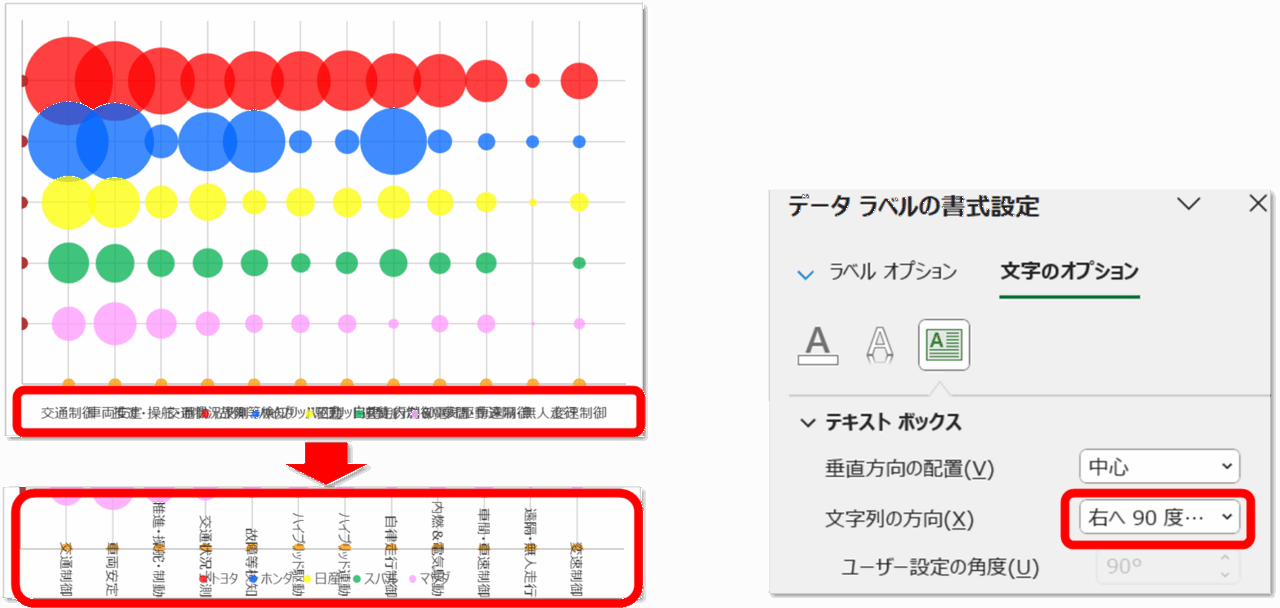

- 横軸のラベル表示

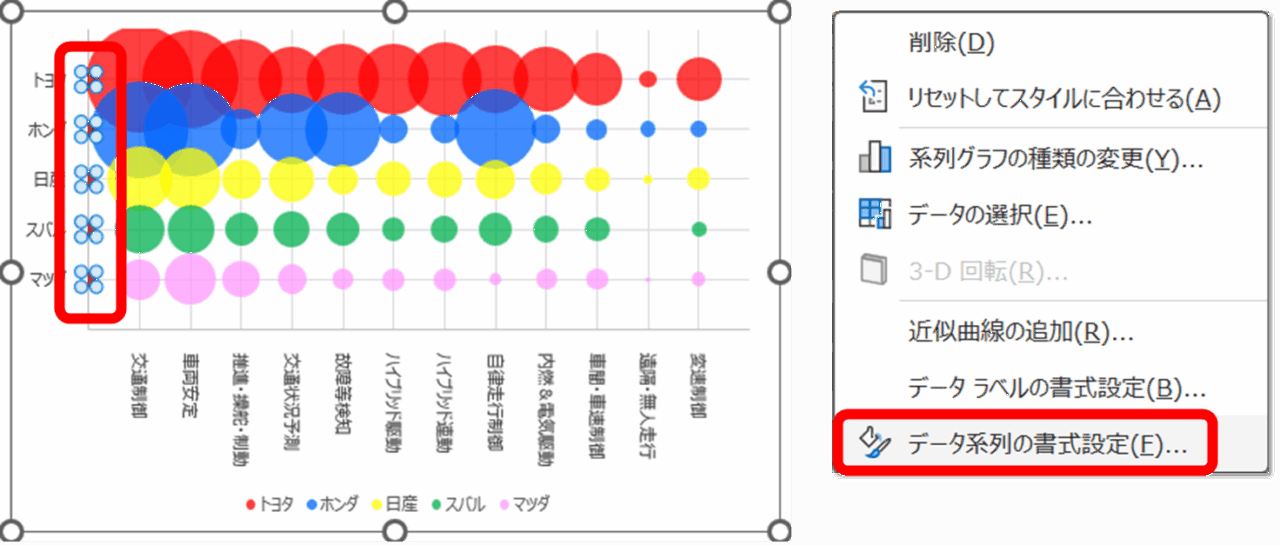

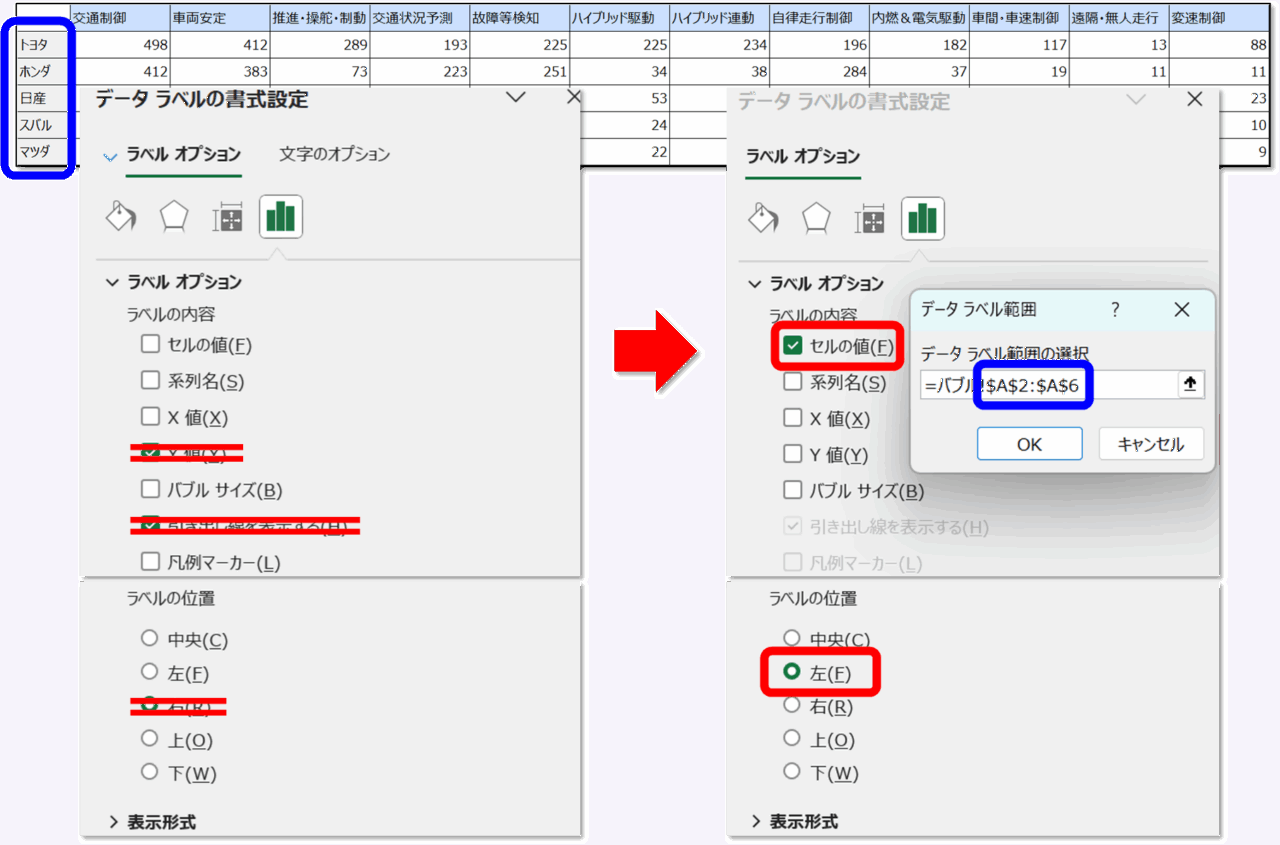

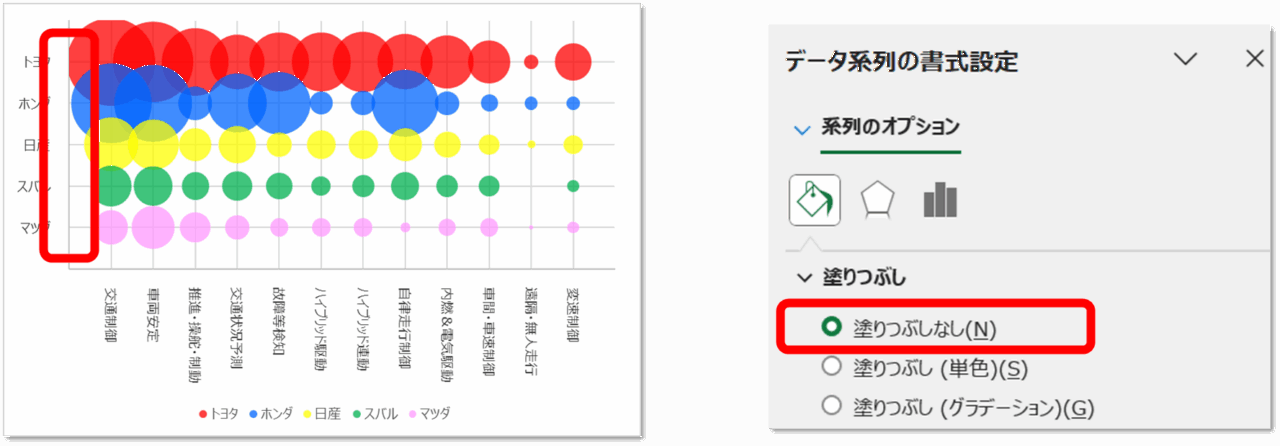

- 縦軸のラベル表示

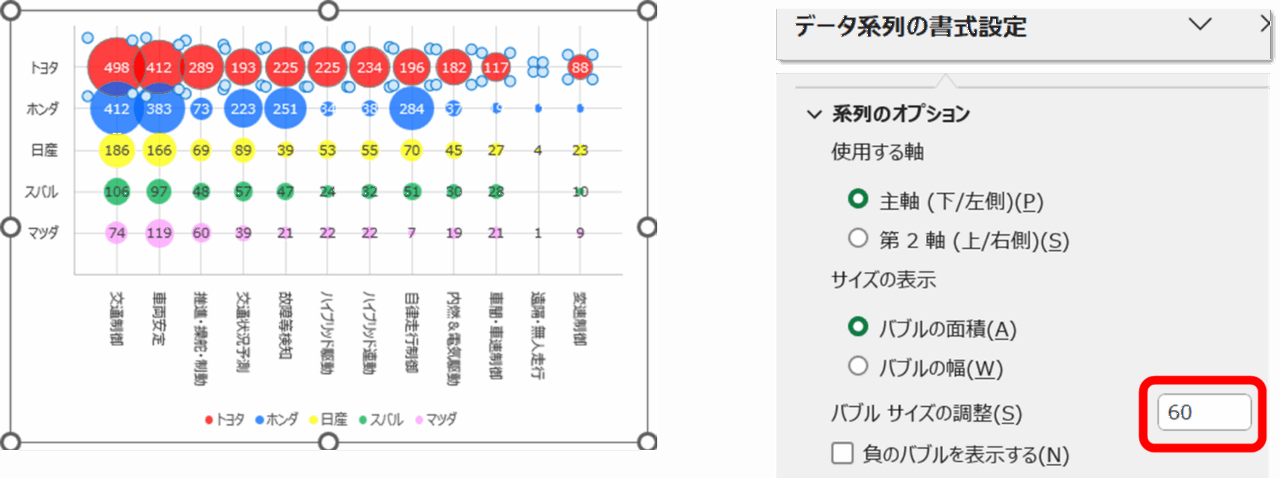

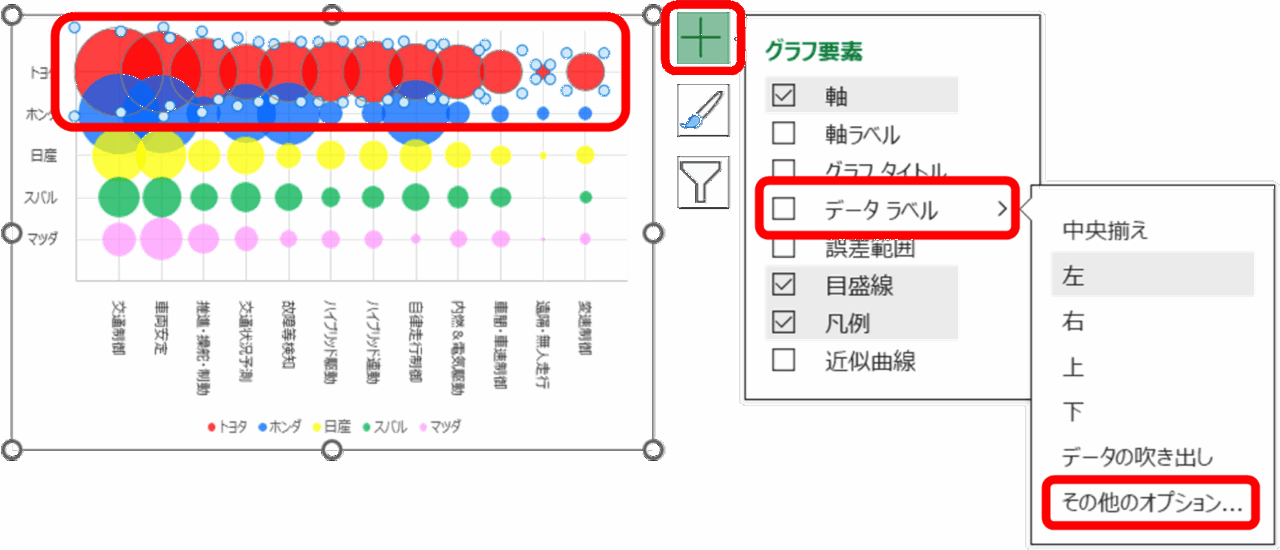

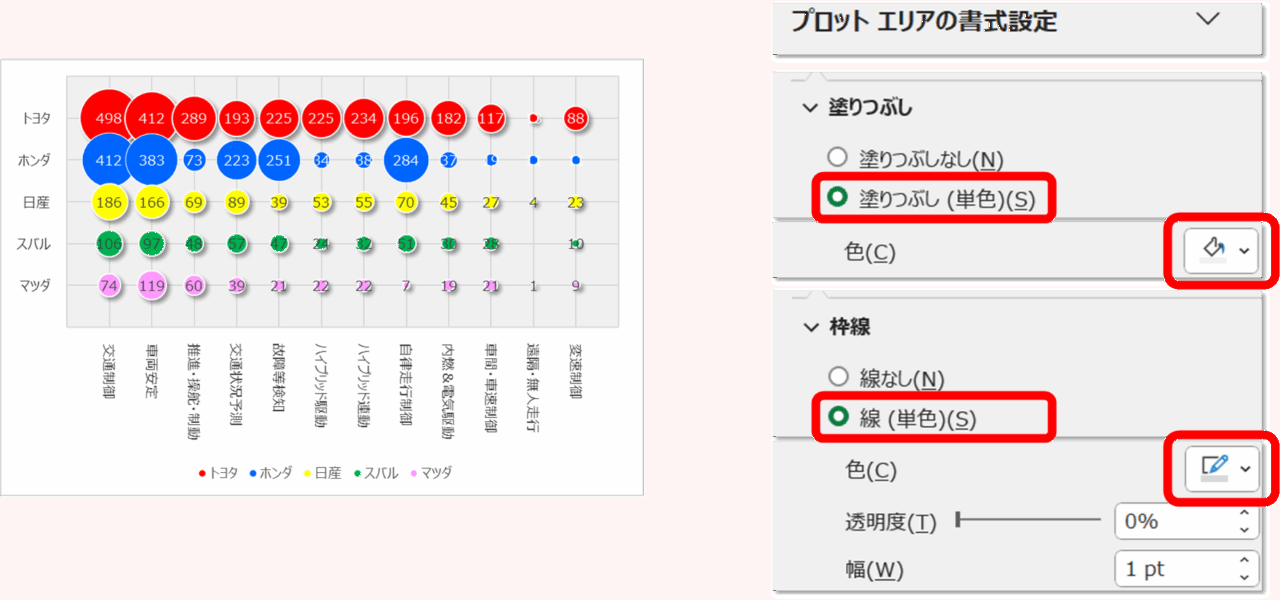

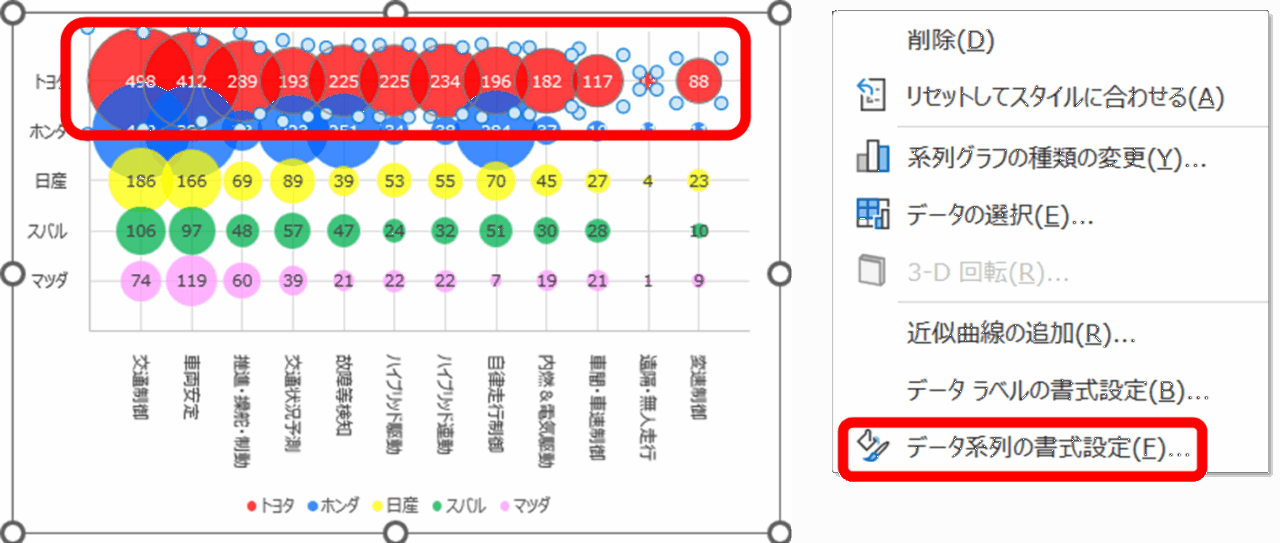

チャートの装飾
まとめ

バブルチャートの概要

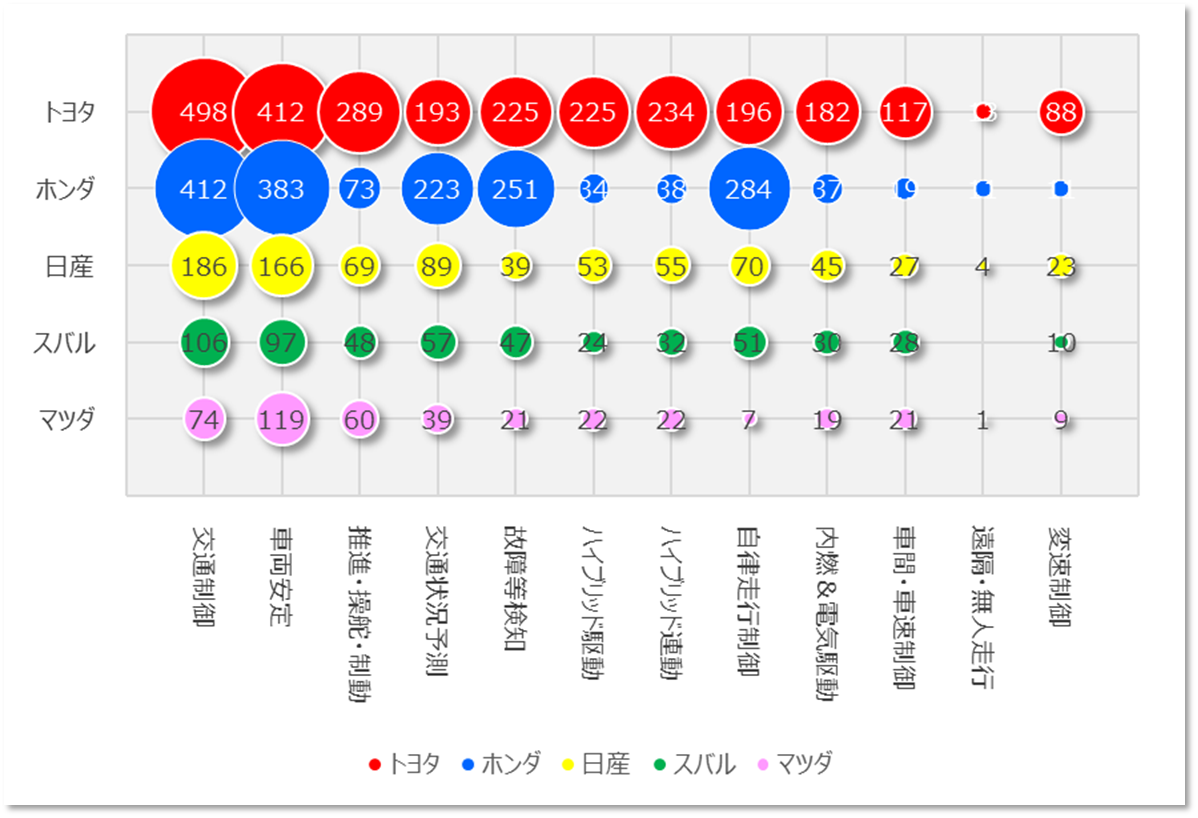

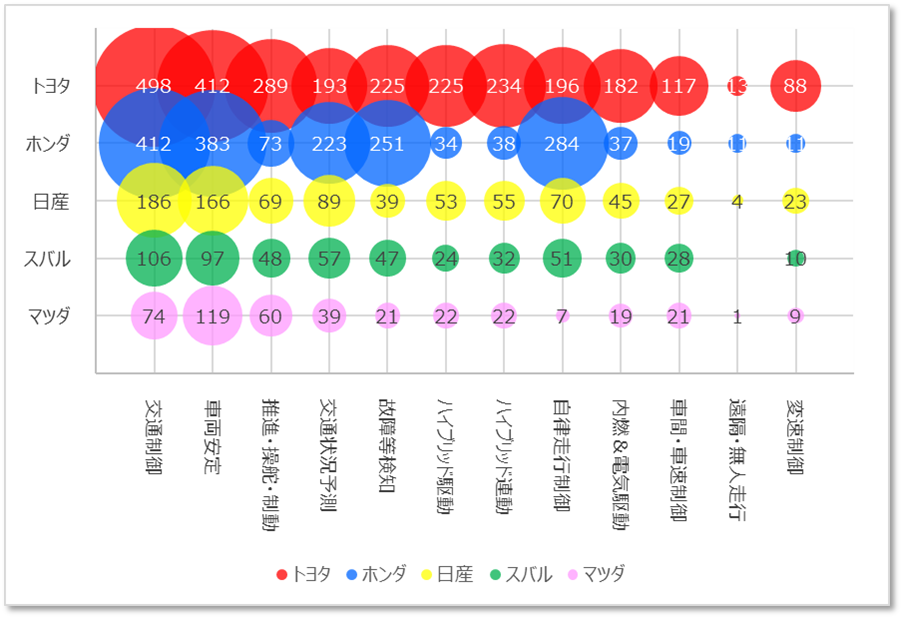

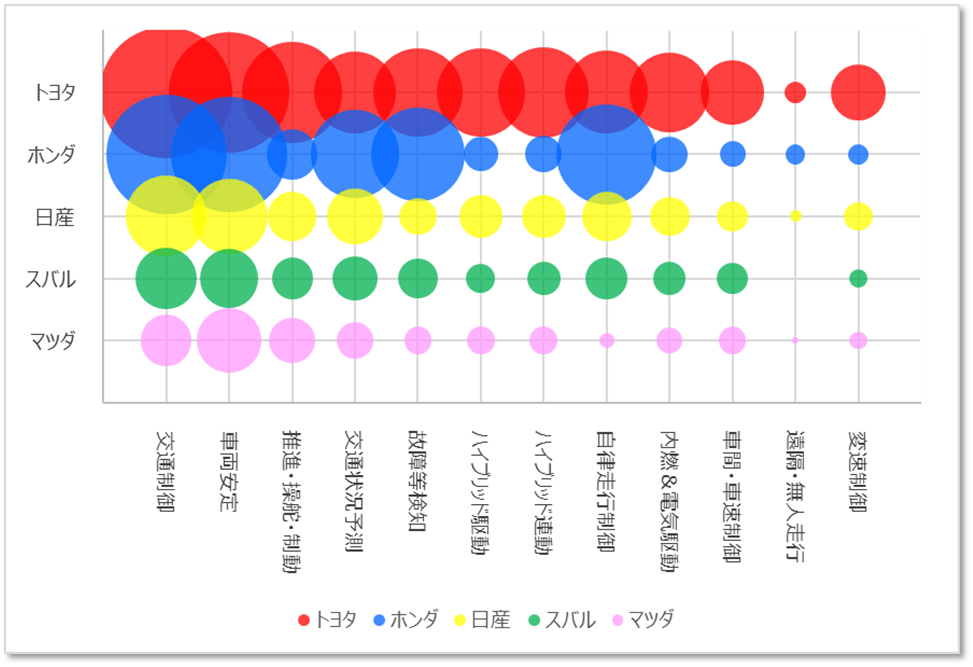

今回作成するバブルチャートを、下図に示します。

縦軸には自動車メーカー名、横軸には自動運転に関する技術を表示し、各メーカーが各技術で持っている特許の件数を、バブルの大きさで表します。

バブルチャート作成の流れ

最初に、バブルチャート作成の流れを説明しておきます。

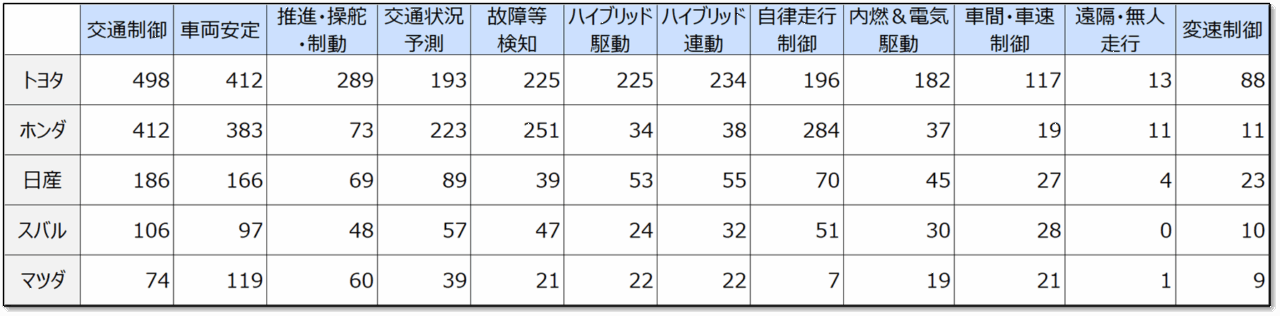

まず、Excelで表形式のデータを準備します。ここでは下図の通り、縦軸に自動車メーカー名、横軸に自動運転技術、交点に特許の件数を示した表を準備します。

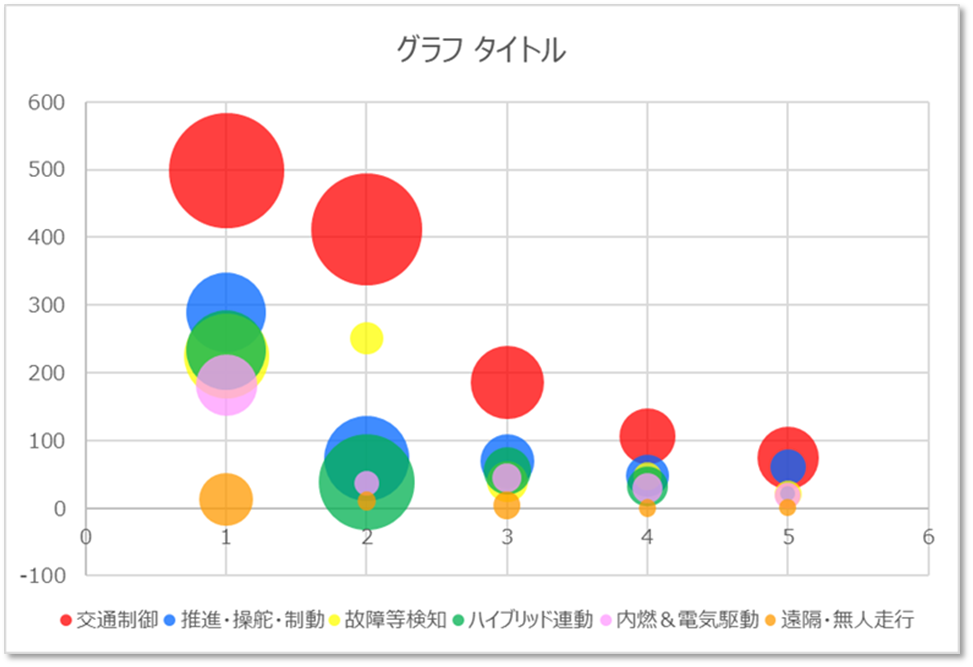

その表に基づいて、まずは標準のバブルチャートを作成します。

チャートをいったん、白紙にしてから、

各社のデータを、ひとつずつ手動で追加、

そのあと、縦軸と横軸にラベルを表示、

最後に、色、線、数字などを追加・修正して完成、という流れになります。

データの準備

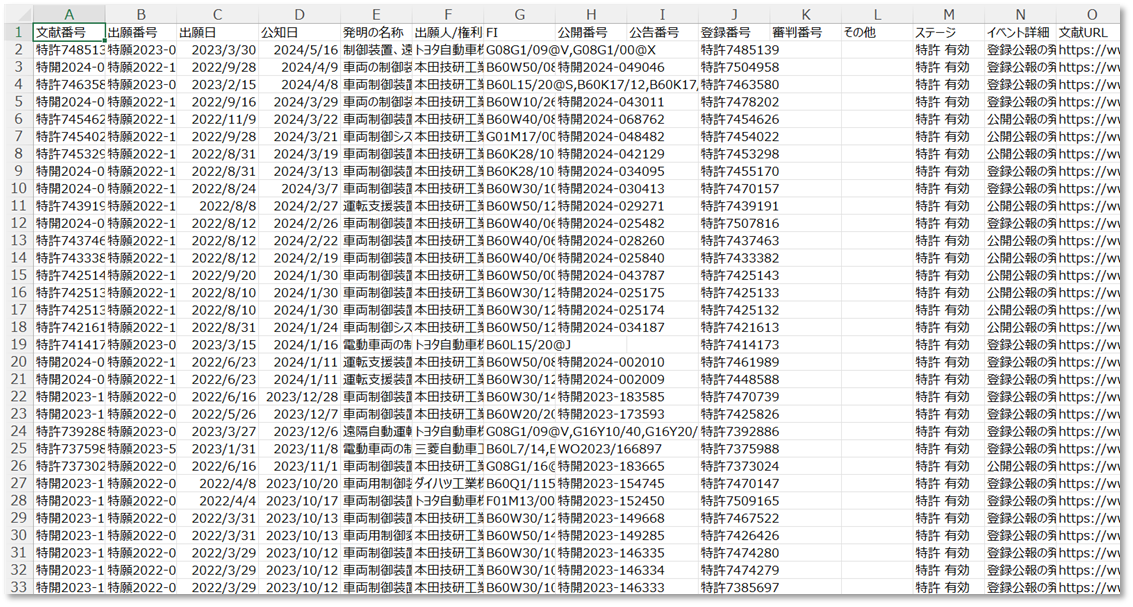

まずは、元になるデータを準備します。ここでは、特許情報プラットフォーム「J-PlatPat」から検索・ダウンロードしたデータを使用します。

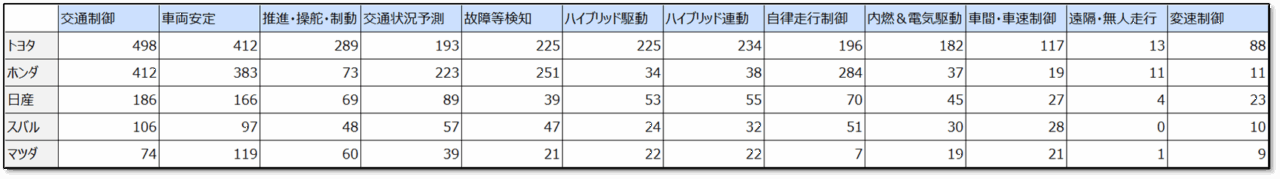

ピボットテーブルなどを利用して、チャートの元になる、表を作成します。

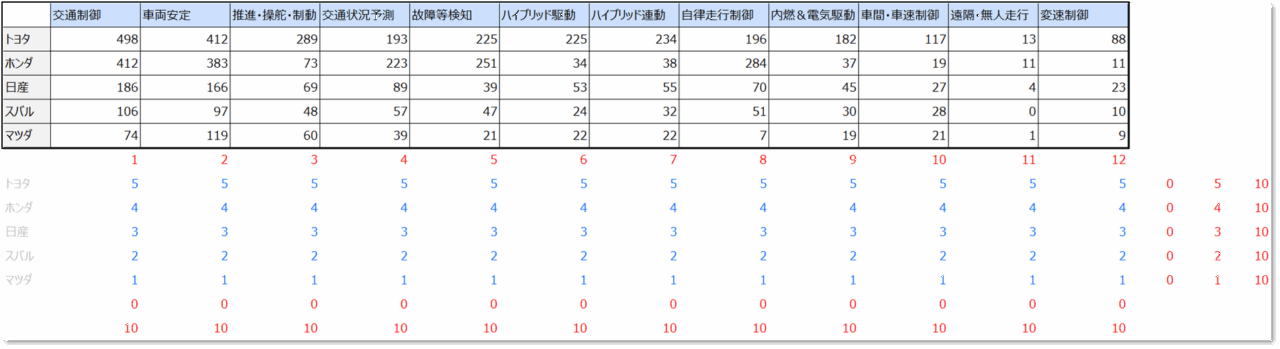

この表の下に、下図のような数字を追記します。これが、バブルチャートの縦軸・横軸にキーワードを表示するための”仕掛け”になります。

これらの数値の役割は、以下の通りです。

表の直下にある赤字の1～12は、横軸のキーワード（ここでは自動運転技術）が、横軸に左から表示される順番になります。
その下にある青字の5～1は、チャートにおいて、縦軸のキーワード（ここでは自動車メーカー）が、縦軸に表示される順番になります。大きい数値がチャートの上に来ます。各メーカー毎に全技術で同じ番号を割り振ります。
その下にある赤字の0は、横軸に技術名のラベルを表示するためのものです。横軸上（ゼロ位置）に仮のバブルを配置して、その項目ラベルを横軸ラベルとして利用します。具体的には後述します。
その下にある赤字の10は、上記した仮のバブルの大きさを表します。仮に表示するのに十分であれば、5でも20でも構いません。この仮のバブルは使用後に消去します。具体的には後述します。
右の端にある3列の数値の内、赤字の0は、縦軸にメーカー名のラベルを表示するためのもので、役割は上述した横軸の場合と同様です。
その右の赤字の5～1は、チャートにおいて、メーカー名のラベルが縦軸に表示される順番になります。上述した青字の5～1の数値に対応します。
その右の赤字の10は、上述した横軸と同様、縦軸上（ゼロ位置）に配置する仮のバブルの大きさを表します。

以降、この表を使って、バブルチャートを作成して行きます。

バブルチャートの準備

まず、表の内、下図の部分を、ドラッグして選択します。

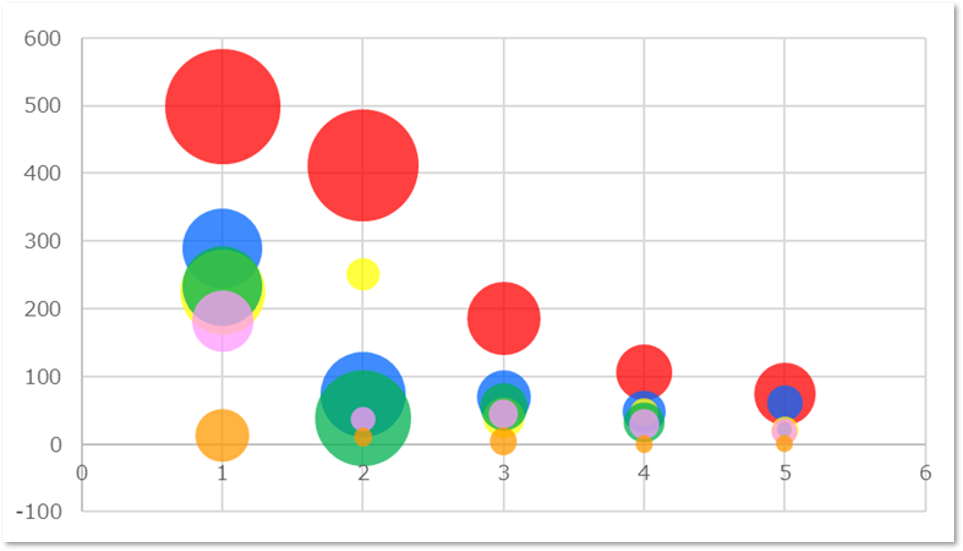

そして、メニューから「挿入」「グラフ」「バブル」を順次選択して、標準のバブルチャートを作成します。

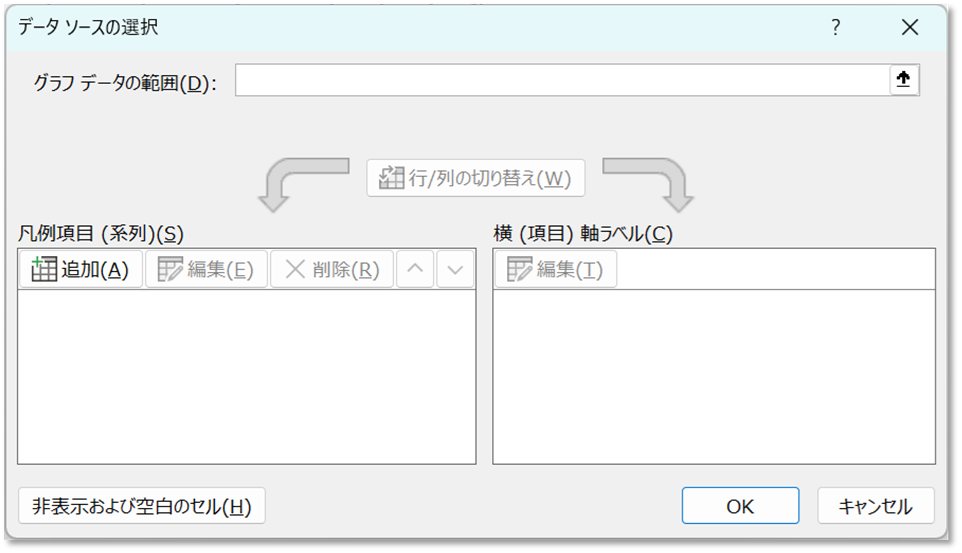

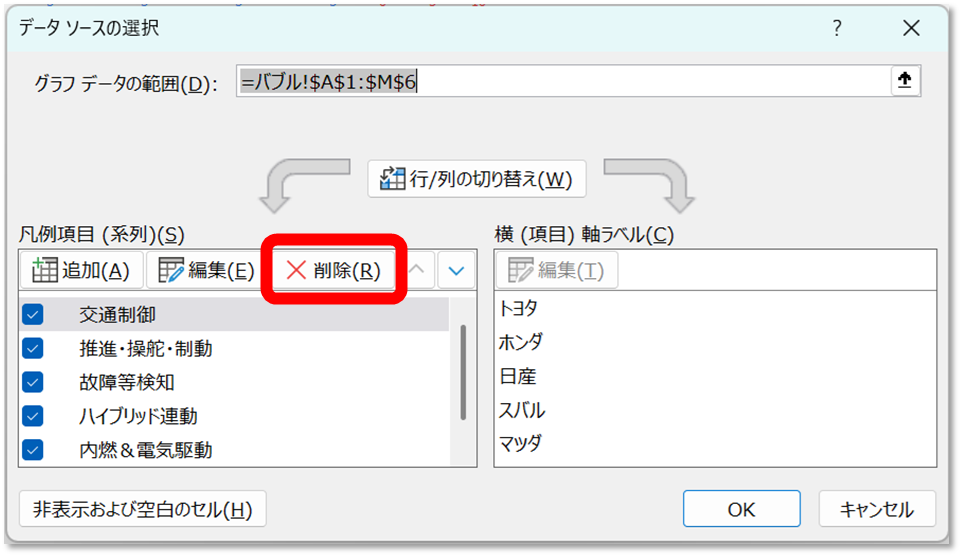

このチャートを選択した上で、メニューから「グラフのデザイン」「データの選択」を順次選択、表示された「データソースの選択」画面から、全てのデータを削除し、チャートをいったん白紙にします。

👇

👇

データの追加

「データソースの選択」画面から「追加」をクリック、表示された「系列の編集」画面を使って、メーカー毎に、データを順次追加していきます。

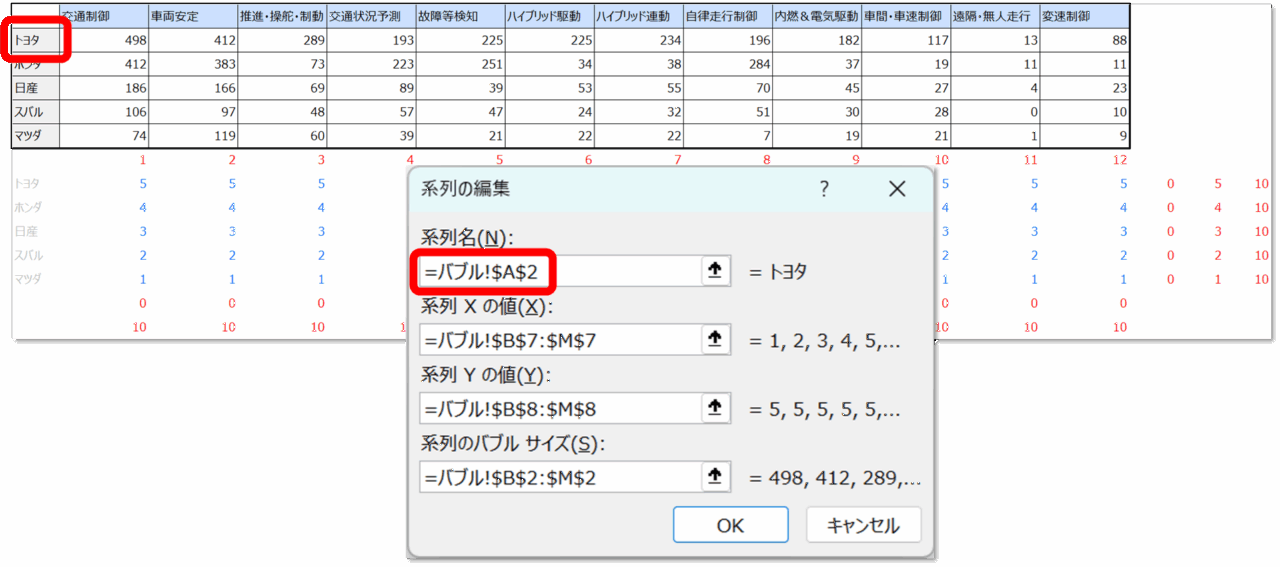

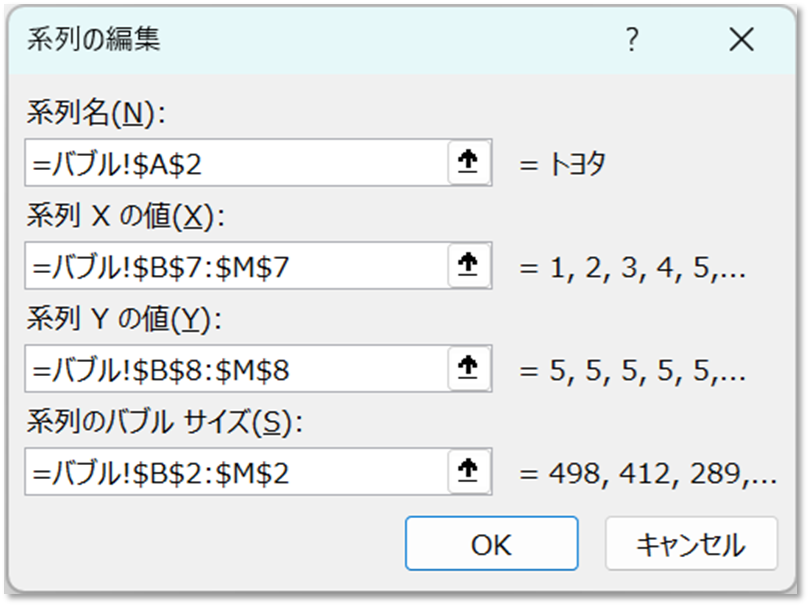

まずは「トヨタ」のデータから追加します。「系列名」に「トヨタ」のセルを設定、

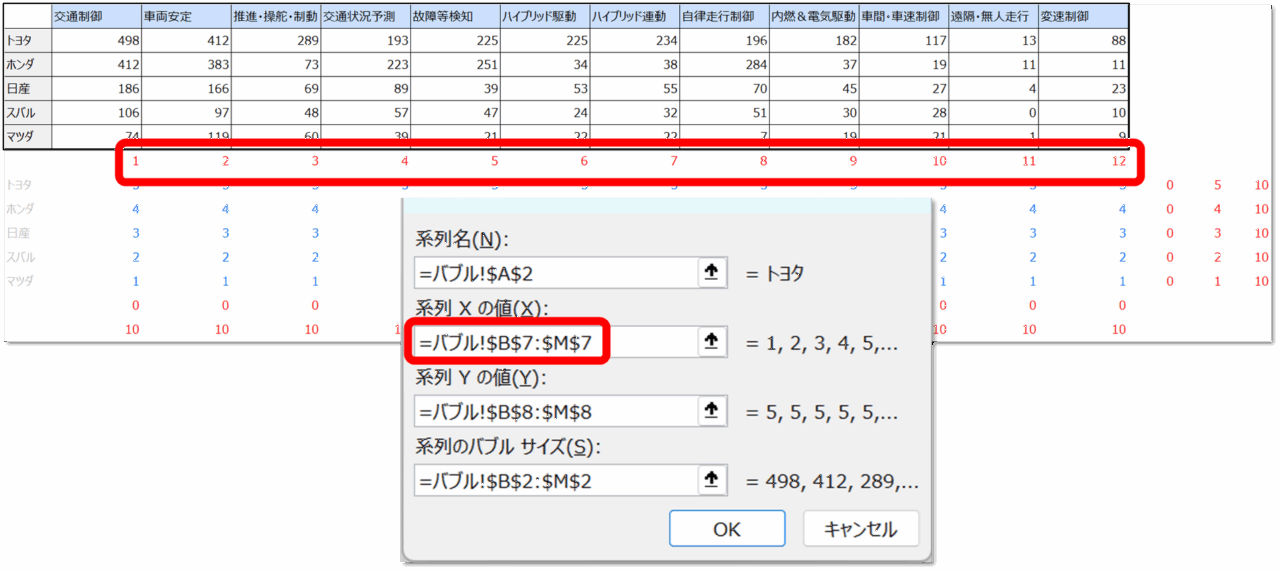

「系列Xの値」には、赤字の1～12の数値の行を設定、

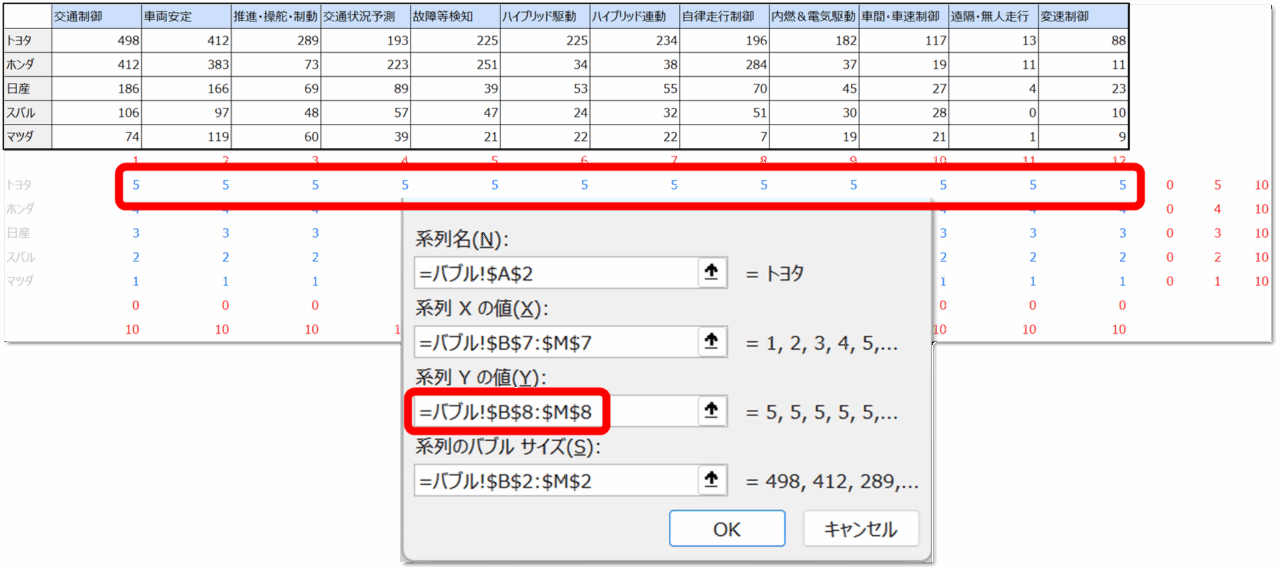

「系列Yの値」には、「トヨタ」に対応する青字の数値の行を設定、

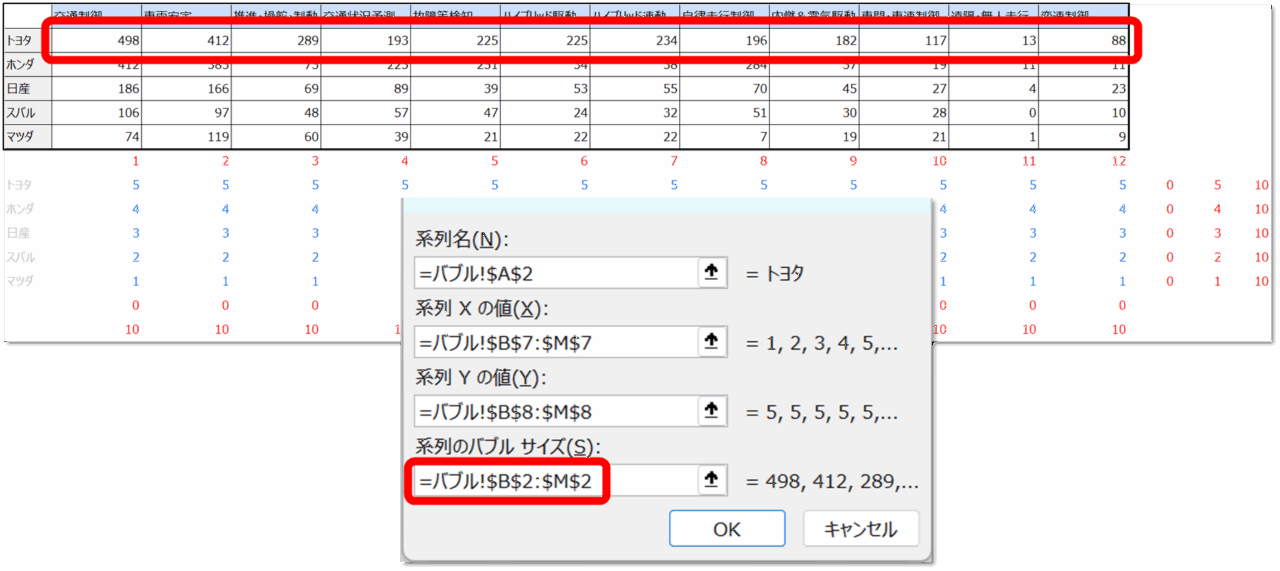

「系列のバブルサイズ」には、「トヨタ」が持つ特許の件数の行を追加し、

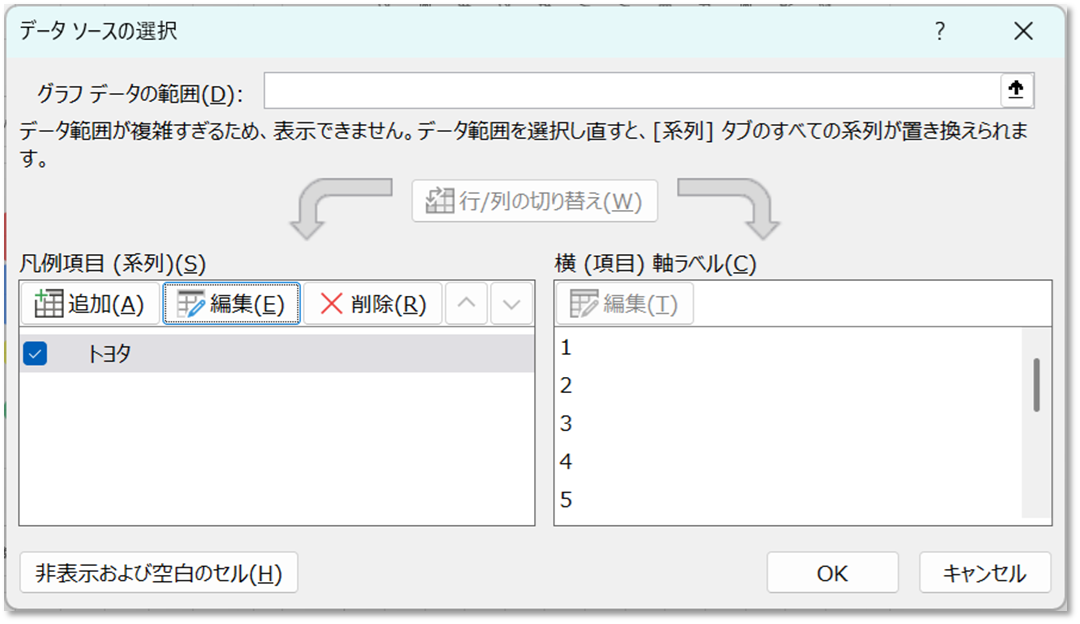

「OK」をクリックすると、「データソースの選択」画面の「凡例項目」欄に「トヨタ」が追加されます。

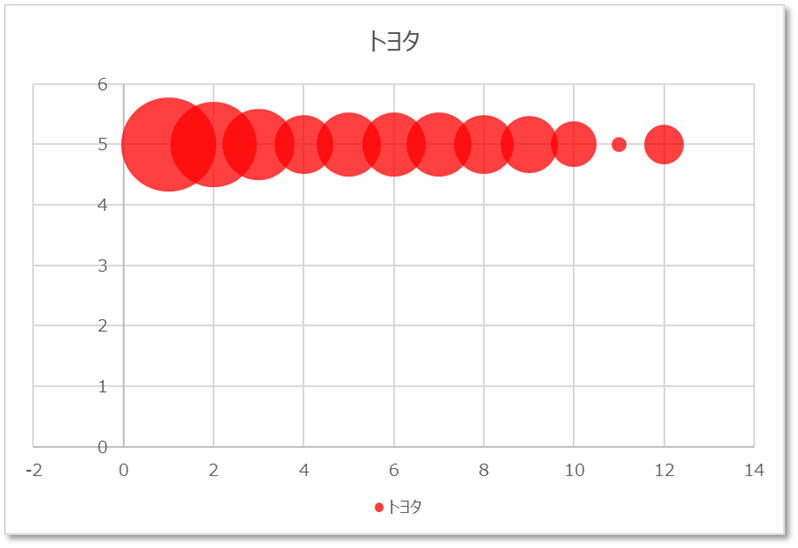

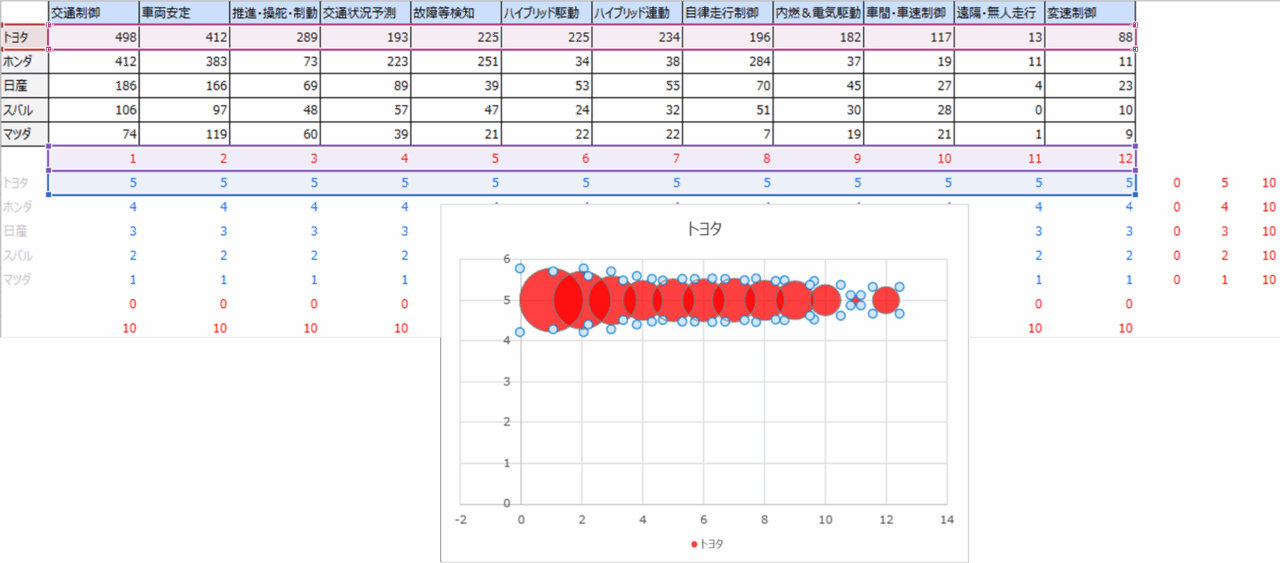

さらに「OK」をクリックすると、「トヨタ」のバブルチャートが追加されているのが確認できます。

ちなみに、このバブルをクリックすると、表の対応する欄がハイライトされます。

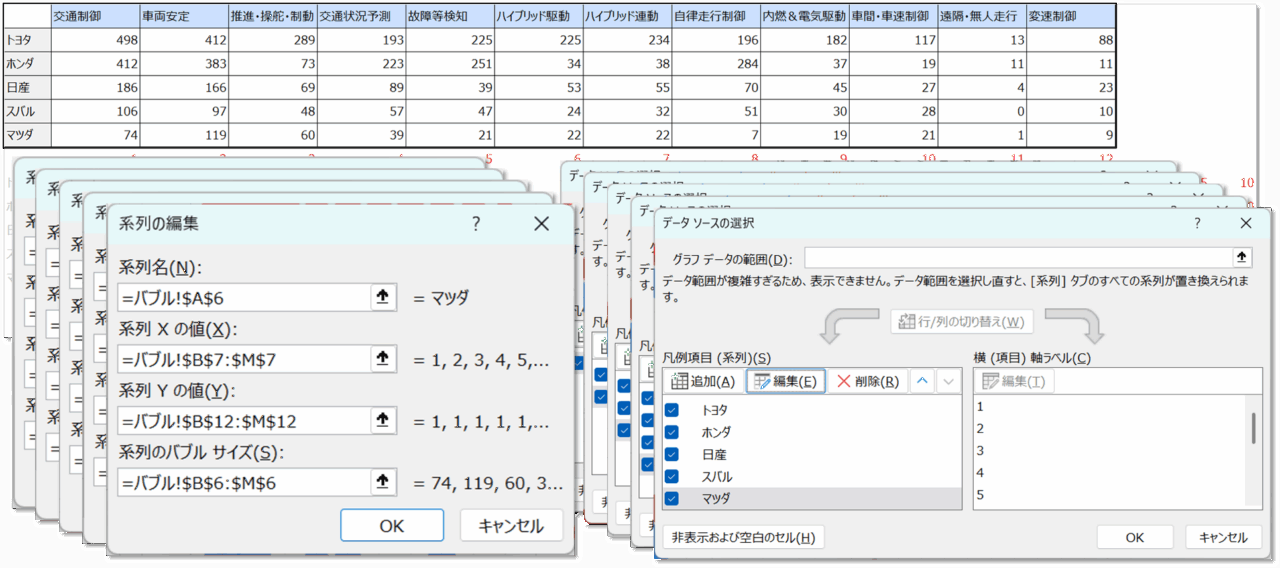

以上の作業を、「ホンダ」「日産」「スバル」「マツダ」についても、同じ要領で順次行っていくと、

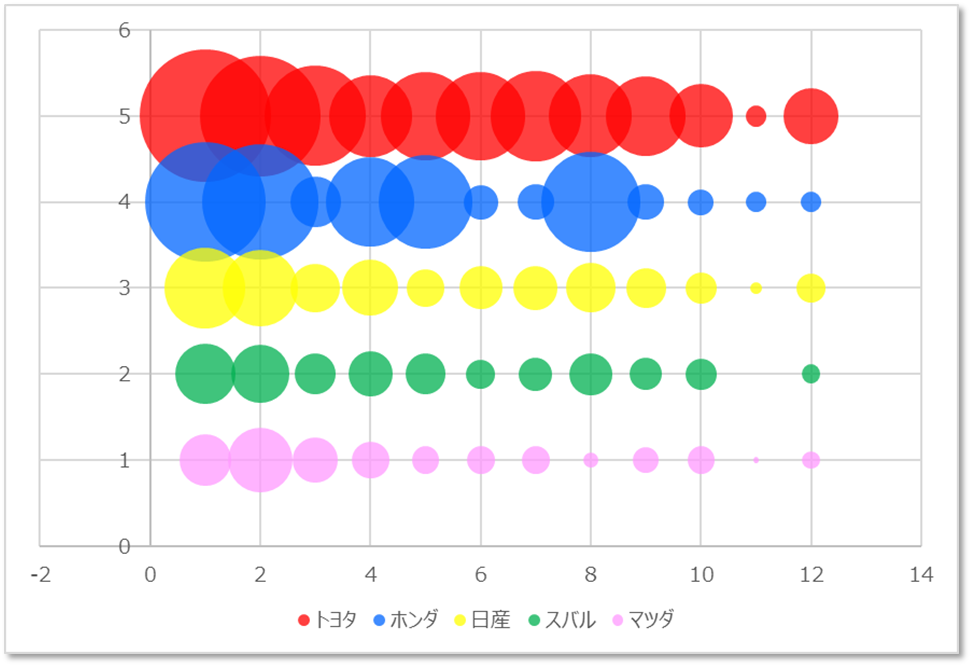

全メーカーのデータが追加されたバブルチャートが得られます。

横軸・縦軸の追加

続いて、横軸・縦軸を追加します。要領は、上述した各メーカーのデータ追加とほぼ同様です。

横軸の追加

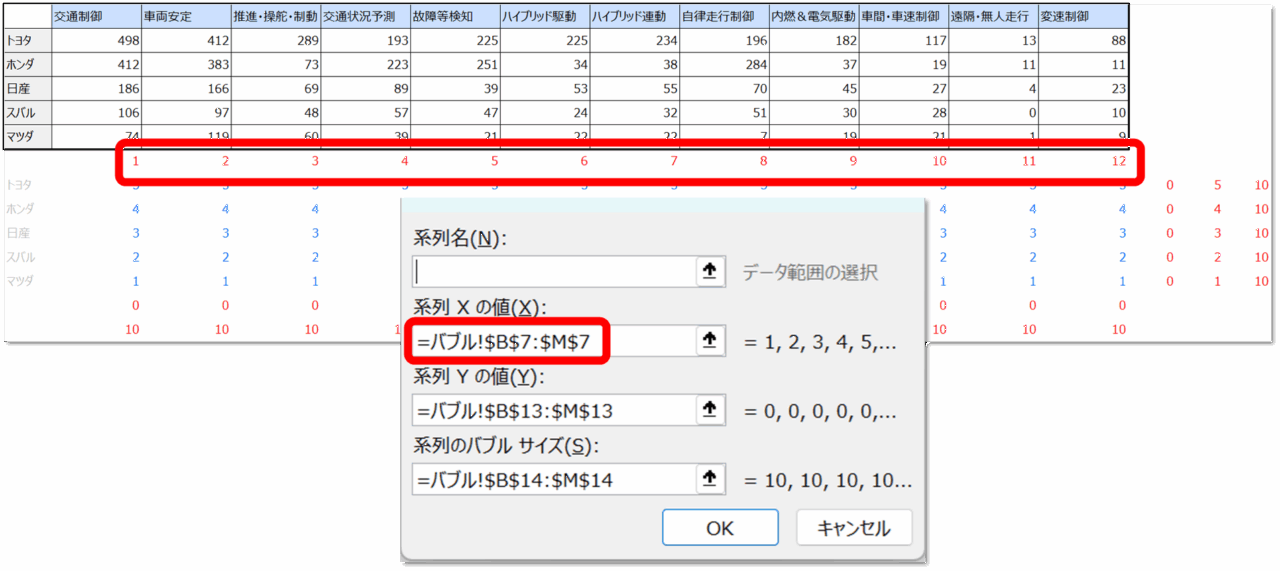

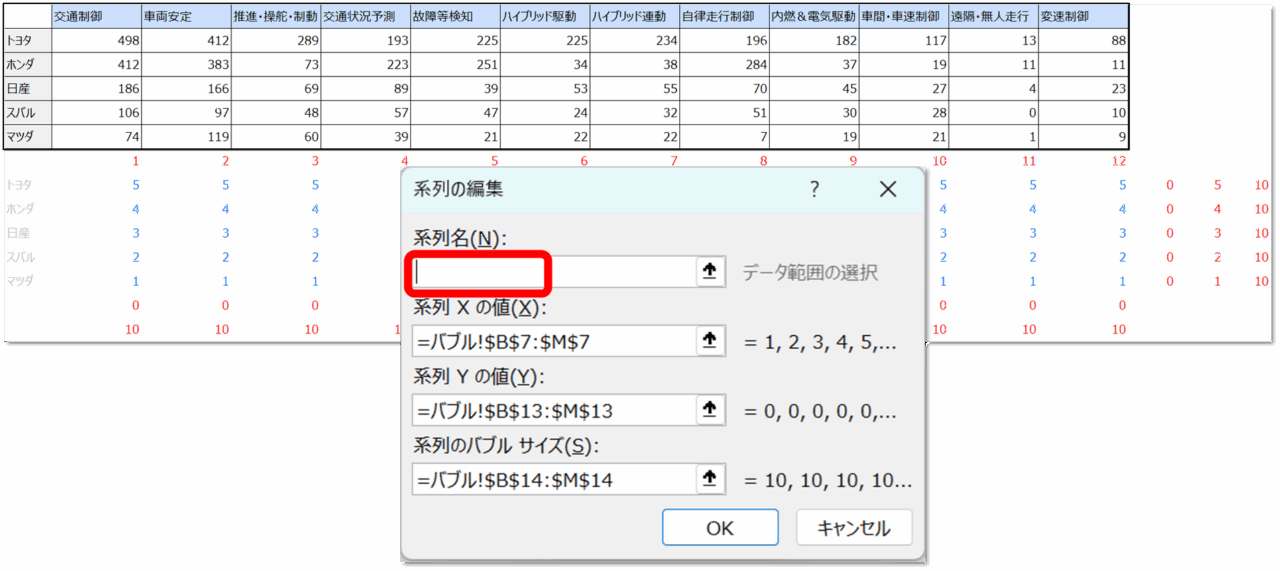

まずは横軸から。「データソースの選択」画面から「追加」をクリック、「系列名」は空白とし、

「系列Xの値」には、赤字の1～12の数値の行を追加、

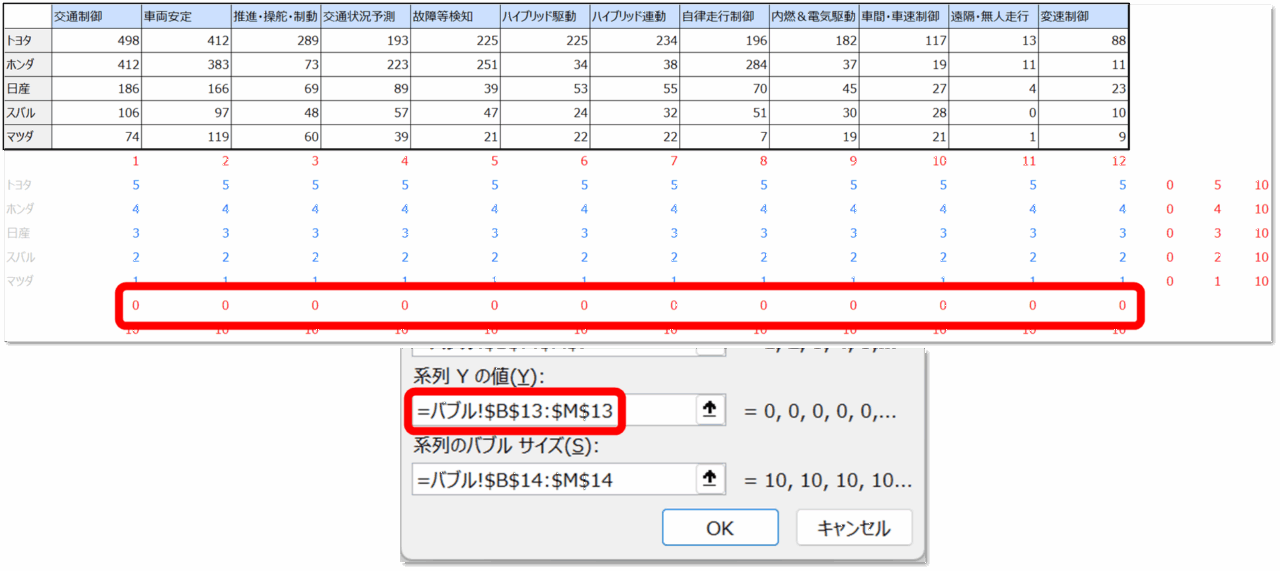

「系列Yの値」には、赤字の「ゼロ」の行を追加、

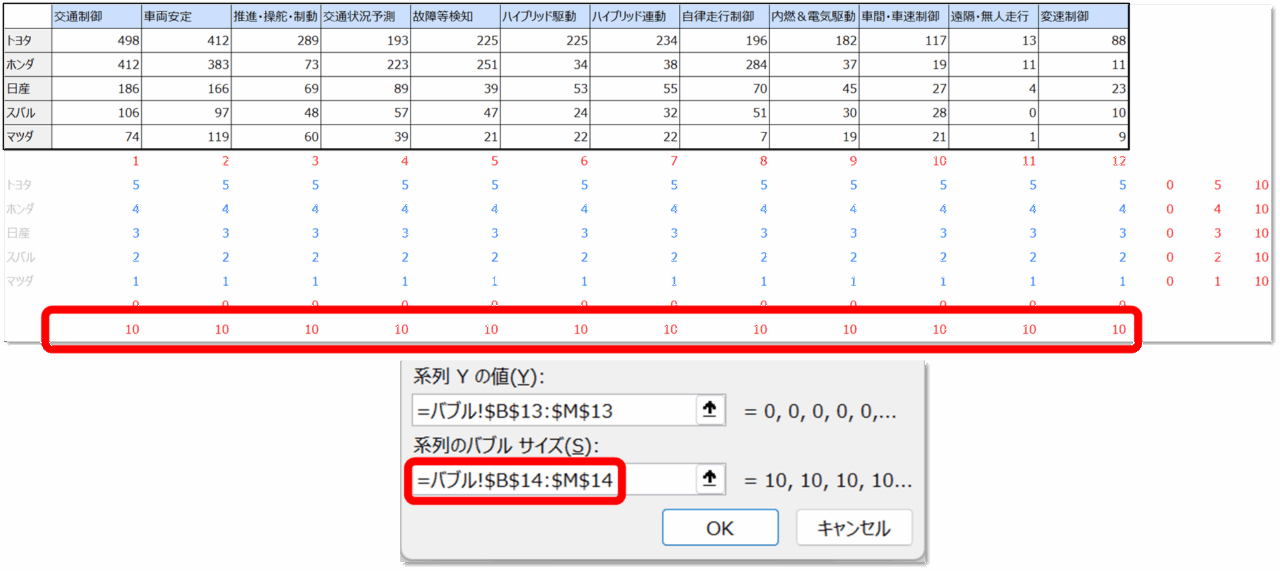

「系列のバブルサイズ」には、赤字の「10」の行を追加し、

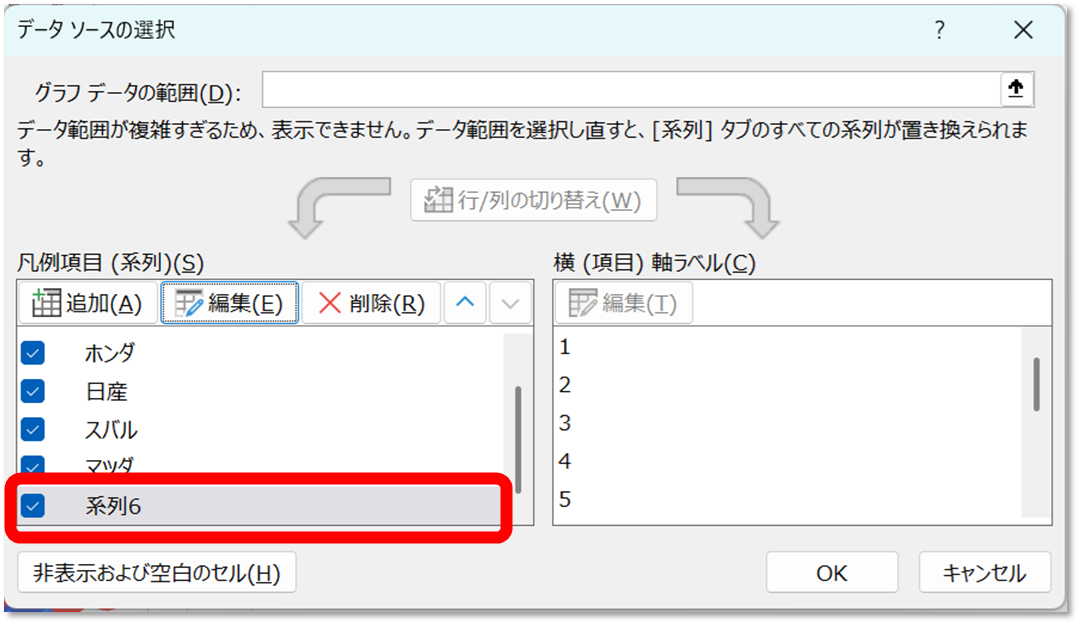

「OK」をクリックすると、「データソースの選択」画面に「系列6」というデータが追加されます。これが「系列6」なのは、ここまで追加した5つのメーカーがそれぞれ系列1～5に相当し、その次に追加した系列に当たるためです。

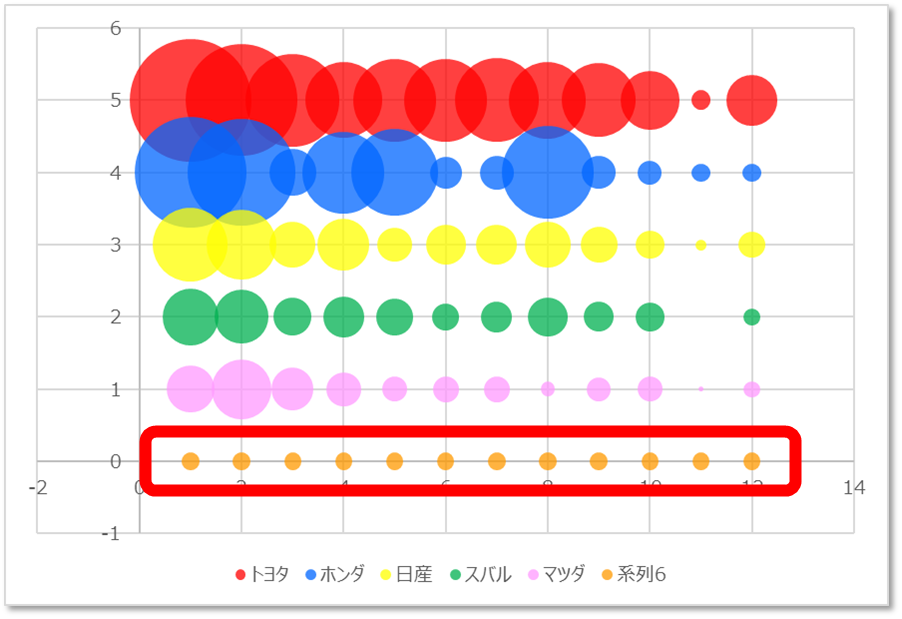

ここで「OK」をクリックすると、横軸に小さなバブルが確認できます。これは、横軸にラベルを表示するための「仮のバブル」（大きさ10）で、後述するラベル表示が完了した後、消去します。

縦軸の追加

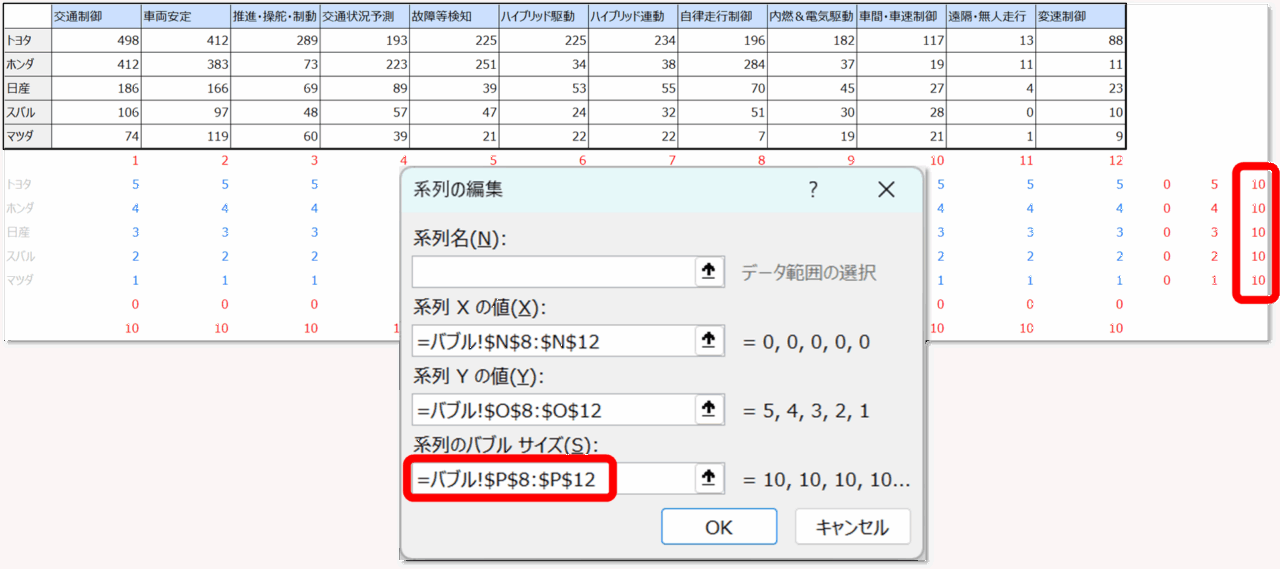

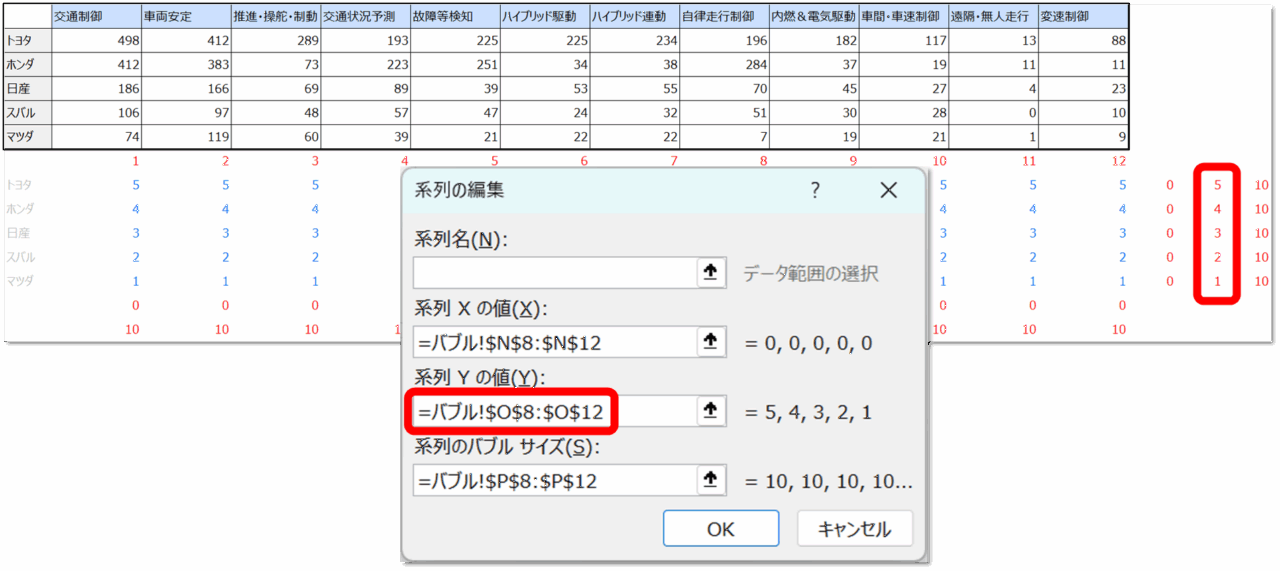

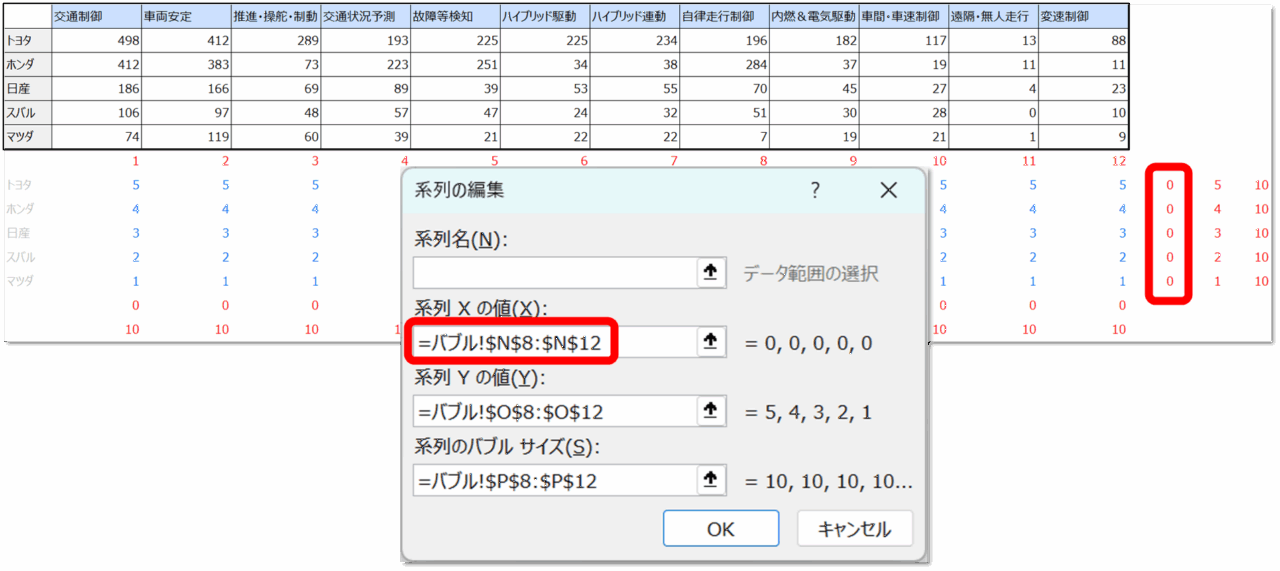

続いて、縦軸を設定します。「系列名」は空白とし、

「系列Xの値」には、赤字の「ゼロ」の列を追加、

「系列Yの値」には、赤字の5～1の数値の列を追加、

「系列のバブルサイズ」には、赤字の「10」の列を追加し、

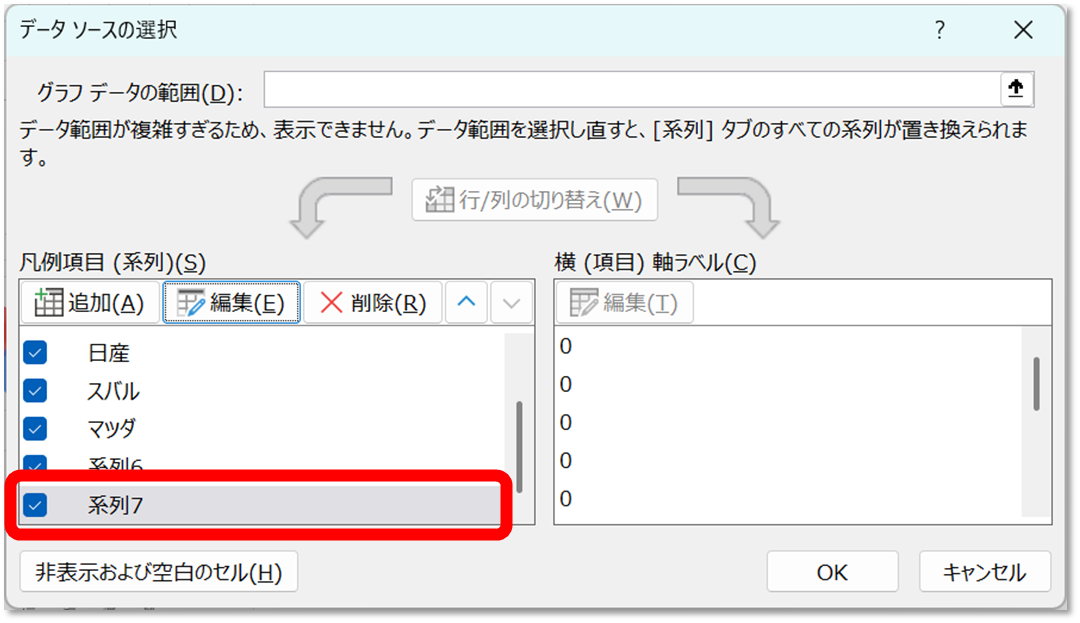

「OK」をクリックすると、「データソースの選択」画面に、上述した横軸の「系列6」に続く系列として、「系列7」というデータが追加されます。

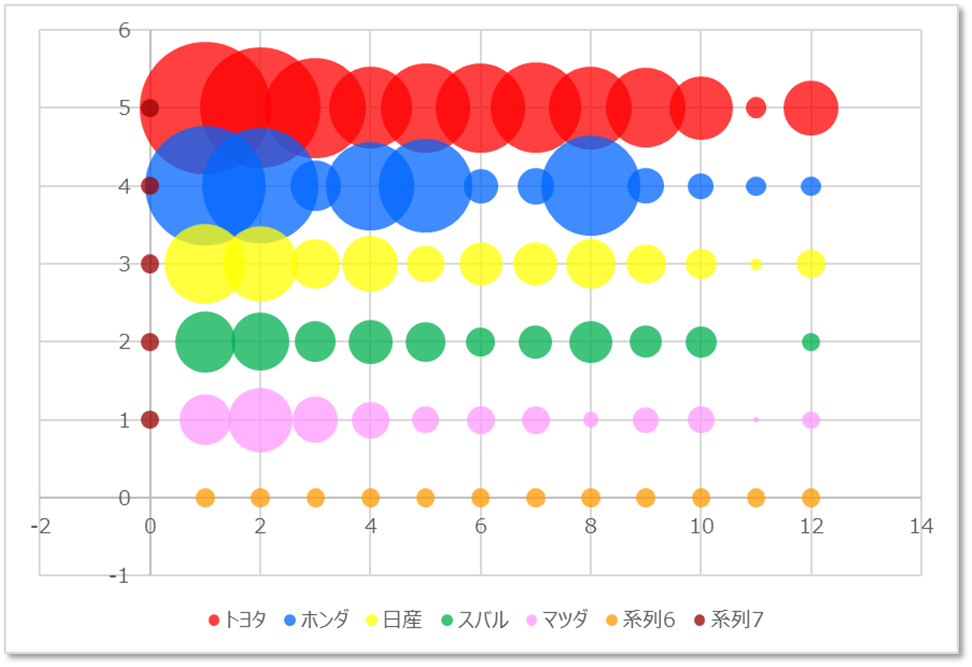

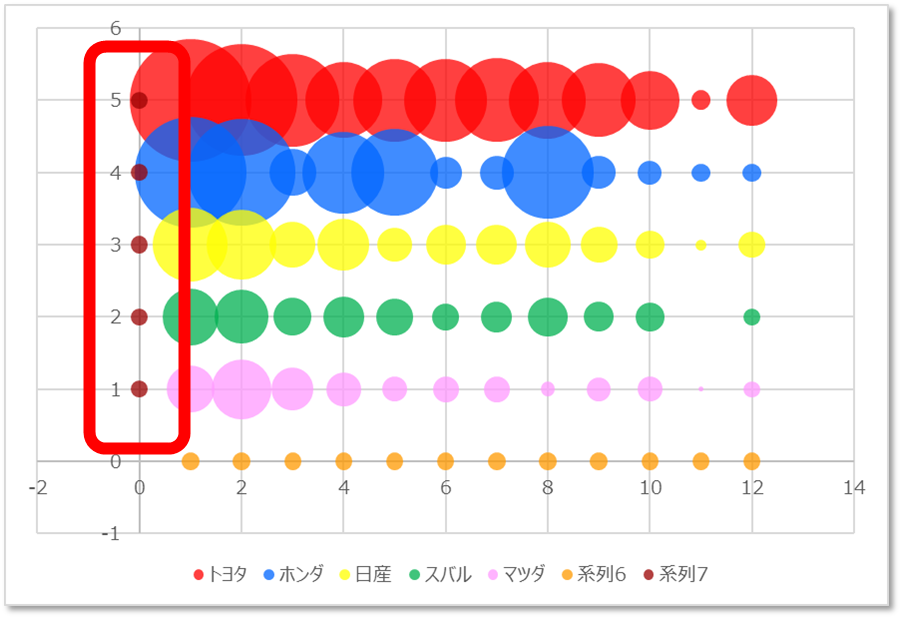

ここで「OK」をクリックすると、横軸と同様、縦軸にも「仮のバブル」が確認できます。これも後述するラベル表示が完了した後、消去します。

横軸・縦軸の書式設定

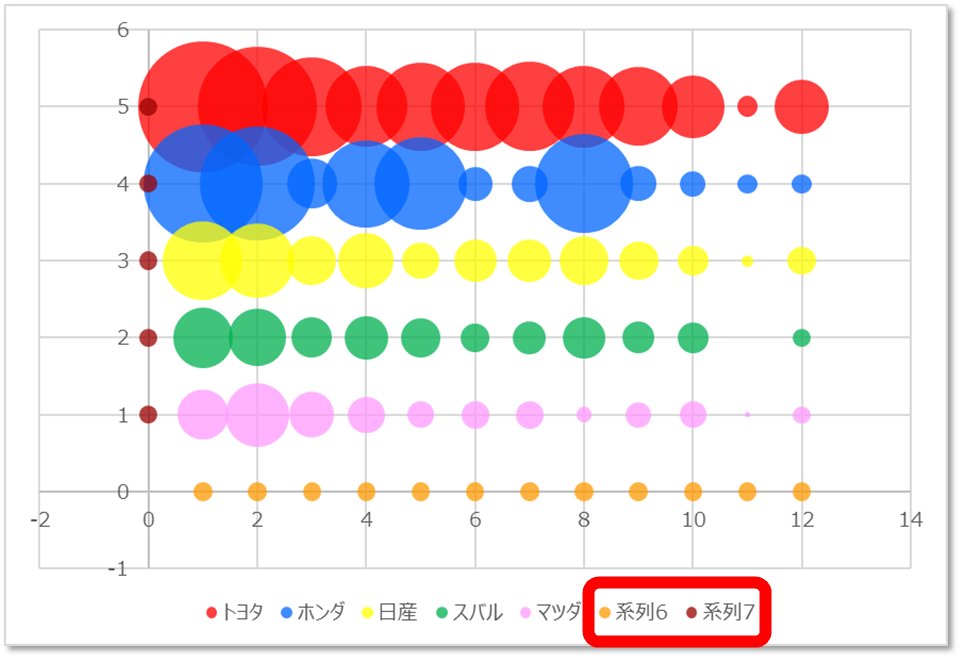

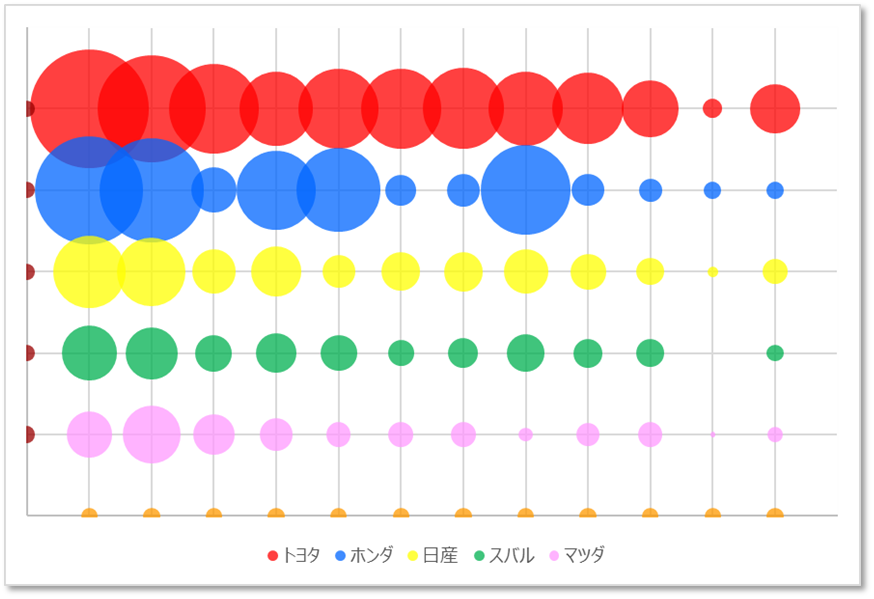

まず、「系列6」と「系列7」の凡例は、不要なので削除しておきます。文字の上をクリックして選択、「Del」キーなどで削除すればOKです。

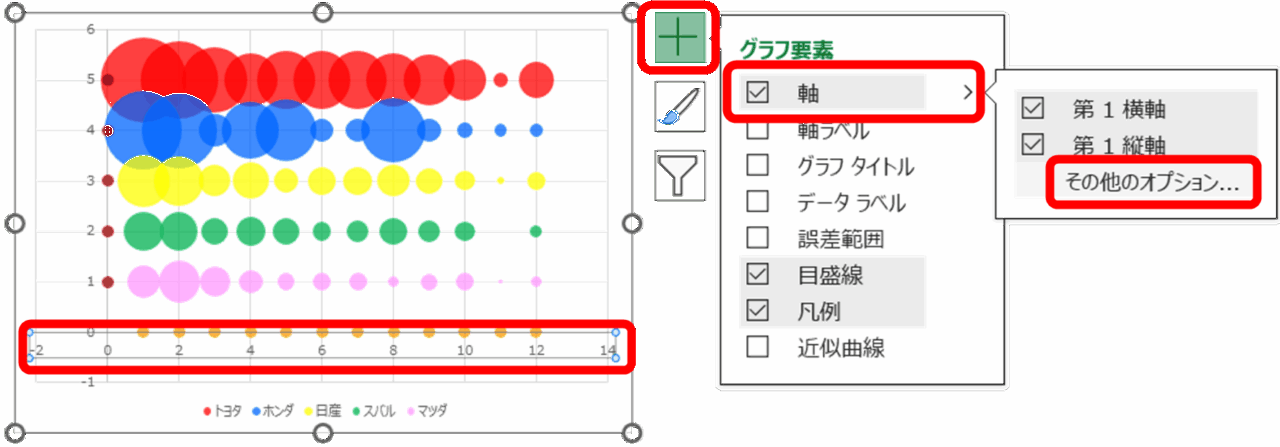

まずは横軸から書式設定します。横軸の数字をクリック、チャートの右上に現われる「＋」印をクリック、「軸」、「その他のオプション」の順に選択、

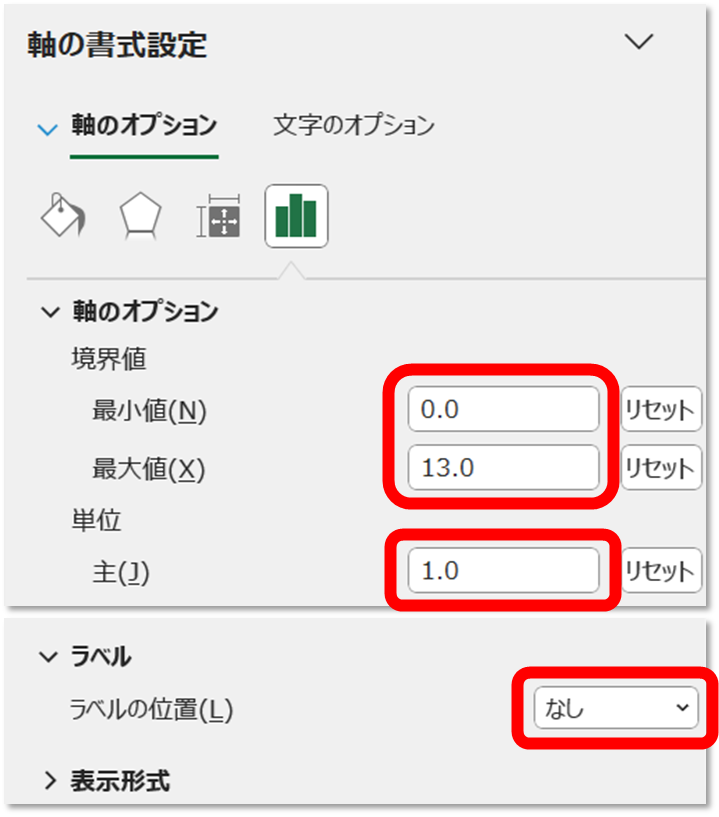

「軸の書式設定」画面が現れるので、以下のように設定します。

「最小値」を「０」に：横軸の原点（左端）をゼロにします。
「最大値」を「横軸のデータ数＋1」に：今回、横軸の項目数（技術数）は「12」ですが、右端のバブルが切れないように表示するため、ひとつプラスして「13」にしておきます。
「単位」を「1.0」に：これは縦線の間隔になります。今回はバブル毎に縦線を入れるため、最小値にしておきます。
「ラベルの位置」を「なし」に：これは標準のバブルチャートで表示されるラベルで、上図の通り数値が表示されています。今回は使わないため「なし」（非表示）にします。

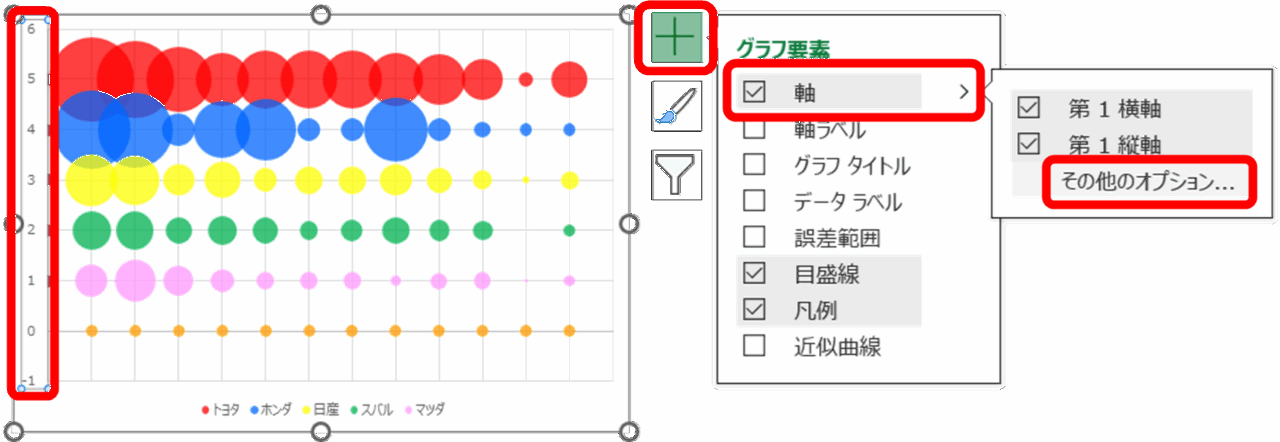

続いて縦軸を書式設定します。縦軸の数字をクリック、横軸と同じように、「その他のオプション」を開きます。

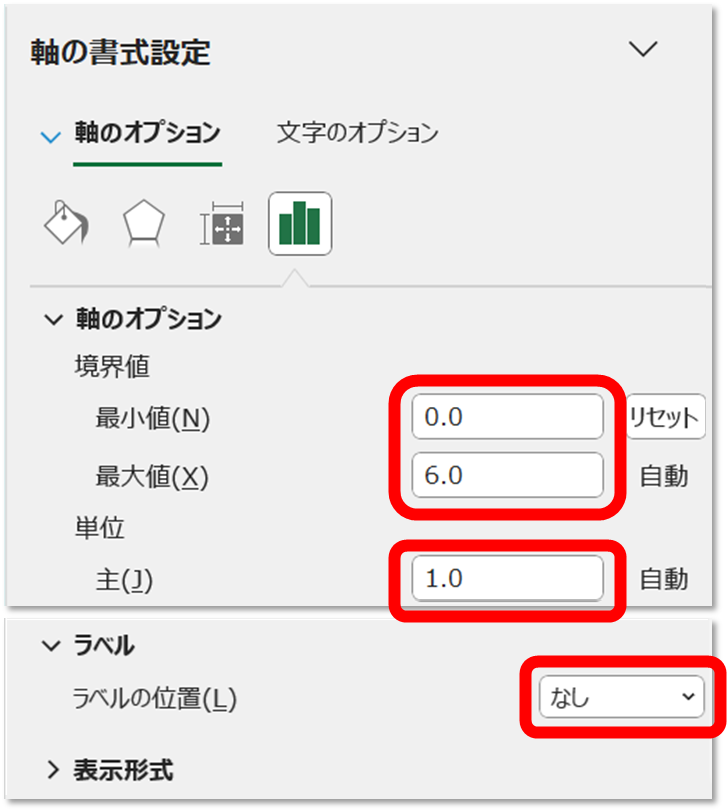

「軸の書式設定」画面にて、横軸と同様に設定します。

「最小値」を「０」に：縦軸の原点（下端）をゼロにします。
「最大値」を「縦軸のデータ数＋1」に：今回、縦軸の項目数（メーカー数）は「5」ですが、上端のバブルが切れないように表示するため、ひとつプラスして「6」にしておきます。
「単位」を「1.0」に：これは横線の間隔になります。今回はバブル毎に縦線を入れるため、最小値にしておきます。（5件など少ない場合は標準で「1.0」になっています。）
「ラベルの位置」を「なし」に：横軸と同じ理由です。
